Comment tester une soupape de sécurité ?

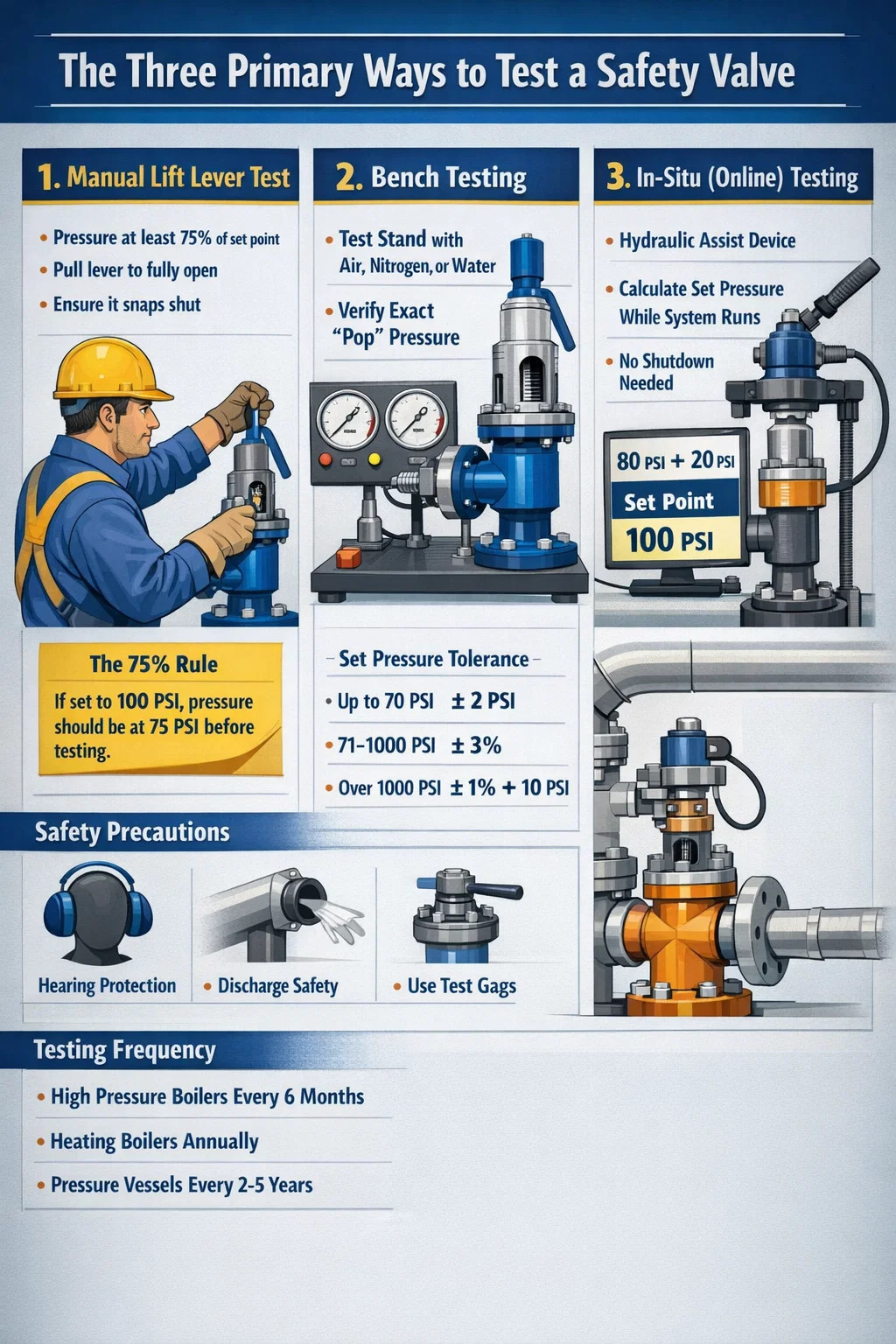

Réponse rapide : les trois principales façons de tester un Soupape de sécurité

Pour assurer un soupape de sécurité fonctionne correctement, il doit être testé en utilisant l’une des trois méthodes principales : Test de levage manuel en utilisant le levier physique, Tests sur banc sur un banc d'essai dédié, ou Tests in situ (également connu sous le nom de tests en ligne) à l'aide d'outils d'assistance hydraulique de haute précision.

Les tests ne sont pas simplement un contrôle opérationnel ; c'est une exigence réglementaire. Par exemple, ASME sections VI et VII prévoir des intervalles spécifiques pour ces tests afin d'éviter le grippage des composants de la vanne en raison de la corrosion ou de l'accumulation de minéraux. Négliger ces procédures peut conduire à une défaillance catastrophique lors d'un événement de surpression.

Méthode 1 : le test du levier de levage manuel

Il s'agit de la forme la plus élémentaire de vérification d'un soupape de sécurité est opérationnel. La plupart des vannes industrielles sont équipées d'une poignée manuelle ou d'un « levier d'essai » conçu précisément à cet effet.

La règle des 75 % pour les tests manuels

Vous ne devez jamais tirer le levier sur un système froid ou sans pression. La plupart des fabricants précisent que la pression du système doit être d'au moins 75% de la pression réglée avant que le levier ne soit tiré. Par exemple, si votre soupape de sécurité est réglé à 100 PSI, le système doit être à 75 PSI avant le test. Cette pression fournit la force de levage nécessaire pour empêcher le disque de la vanne de retomber brusquement et d'endommager les surfaces d'appui délicates.

• Tirez le levier en position complètement ouverte.
• Maintenez-le pendant quelques secondes pour éliminer les débris.
• Relâchez-le et assurez-vous qu'il se ferme immédiatement sans fuite.

Méthode 2 : tests sur banc (le Gold Standard)

Les tests au banc sont le moyen le plus précis de vérifier la pression exacte du « pop » et la pression de réinitialisation d'un soupape de sécurité . Cela nécessite que la vanne soit retirée du pipeline et amenée à un atelier certifié.

La configuration des tests sur banc

La vanne est montée sur un banc d'essai qui utilise de l'air, de l'azote ou de l'eau pour simuler la pression du système. Les techniciens augmentent lentement la pression jusqu'à ce que le soupape de sécurité s'ouvre.

Méthode 3 : tests in situ ou en ligne

Pour les grandes installations où l'arrêt d'une chaudière coûte trop cher, Tests in situ est la solution. Cette méthode utilise un dispositif hydraulique spécialisé pour tirer sur la tige de valve pendant que le système est encore en fonctionnement.

Comment fonctionnent les calculs in situ

Un ordinateur calcule le soupape de sécurité point de consigne en combinant la pression du système existant avec la force appliquée par l’outil hydraulique. Par exemple, si le système est à 80 PSI et que l'outil hydraulique applique une force de 20 PSI pour le faire éclater, la pression réglée est confirmée à 100 PSI. Cela permet une vérification sans jamais atteindre la pression de réglage maximale de la chaudière, réduisant ainsi les risques.

Précautions de sécurité critiques pendant les tests

Parce qu'un soupape de sécurité le rejet est violent et bruyant, des protocoles de sécurité spécifiques doivent être suivis pour protéger le personnel :

• Protection auditive : Une valve à éclatement peut dépasser 120 décibels.
• Orientation de décharge : Assurez-vous que le tuyau d’évacuation est dirigé loin des passerelles.
• Bâillonnement : Si vous testez plusieurs vannes sur un seul collecteur, des « bâillons de test » sont utilisés pour maintenir les autres vannes fermées. Avertissement critique : Ne serrez jamais trop un bâillon, sinon vous plierez la tige de la valve.

Quand devriez-vous tester votre soupape de sécurité ?

La fréquence des tests dépend de la gravité du service. Une vanne dans un système d’air pur nécessite une attention moins fréquente qu’une vanne dans une conduite de produits chimiques corrosifs.

• Chaudières à vapeur haute pression : Nécessite souvent un test manuel tous les 6 mois et un test de pression complet chaque année.
• Chaudières de chauffage : Exigent généralement une vérification manuelle une fois par an avant le début de la saison de chauffage.
• Appareils à pression : Les intervalles d'inspection varient généralement de 2 à 5 ans en fonction des lois des juridictions locales.
