Quelle est l’utilisation la plus courante d’une soupape de sécurité ?

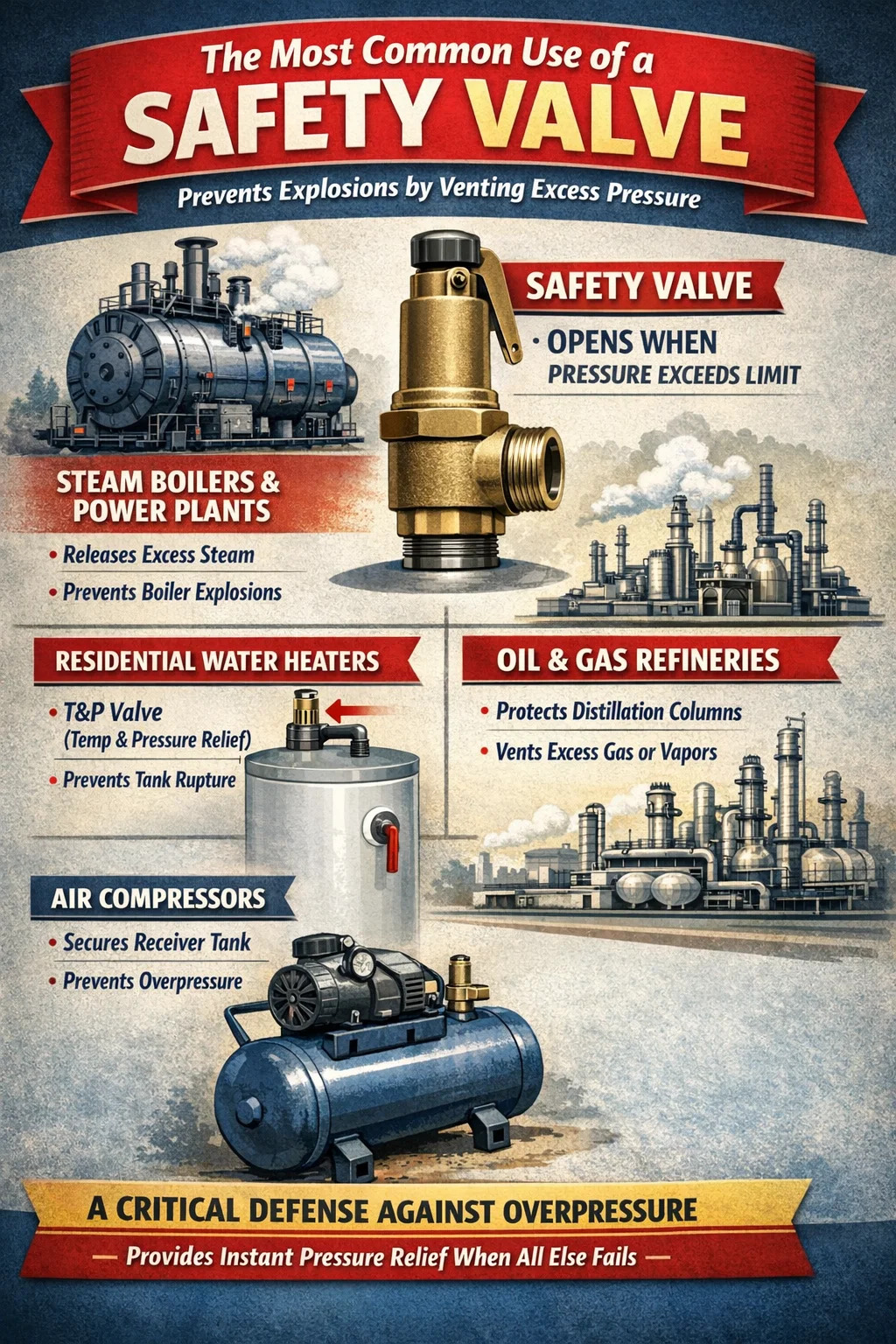

Réponse directe : l'utilisation la plus courante d'une soupape de sécurité

L'utilisation la plus courante d'un soupape de sécurité est d'agir comme un mécanisme de libération de pression de sécurité dans chaudières à vapeur et systèmes de production d'énergie thermique . Son rôle principal est d'empêcher la défaillance catastrophique des appareils sous pression en évacuant automatiquement l'excès de vapeur ou de gaz lousque la pression interne dépasse une limite prédéterminée.

Au-delà de l'industrie lourde, le soupape de sécurité est le plus fréquemment rencontré par le grand public dans les chauffe-eau et les autocuiseurs. Dans ces scénarios quotidiens, il constitue la dernière ligne de défense, garantissant qu'un simple dysfonctionnement du thermostat n'entraîne pas une rupture structurelle.

Soupapes de sécurité dans la production de vapeur et d'électricité

Dans le monde des centrales électriques et de la fabrication industrielle, la vapeur est un vecteur d’énergie puissant mais volatil. Étant donné que la vapeur se dilate rapidement, tout blocage ou pic de chaleur peut faire grimper la pression à des niveaux dangereux en quelques secondes.

Normes de protection des chaudières

Selon le Code ASME des chaudières et des appareils sous pression (Section I) , chaque chaudière à vapeur doit avoir au moins un soupape de sécurité capable de décharger toute la capacité de vapeur de la chaudière. Pour les grandes chaudières de service public, il est courant de voir un groupe de plusieurs vannes réglées à des pressions échelonnées, par exemple une réglée à 105 % de la pression de service maximale autorisée (MAWP) et un autre à 110% .

Cela évite que la chaudière ne devienne un projectile à grande vitesse en cas de panne de pompe ou de dysfonctionnement de la vanne de régulation.

Utilisation répandue dans les chauffe-eau résidentiels

Si vous regardez le dessus ou le côté d’un chauffe-eau domestique standard, vous trouverez un petit composant en laiton connu sous le nom de vanne T&P (soupape de surpression de température et de pression). Il s'agit d'une version spécialisée d'un soupape de sécurité .

Prévenir les risques résidentiels

Dans un environnement domestique, les chauffe-eau sont généralement réglés pour 120°F à 140°F . Si l'élément chauffant reste allumé, l'eau peut atteindre le point d'ébullition, créant une pression interne massive.

• Le soupape de sécurité est généralement réglé pour se déclencher à 150 livres par pouce carré or 210°F .
• Sans cet appareil, un chauffe-eau standard de 50 gallons dispose de suffisamment d’énergie stockée pour niveler une petite maison en cas de rupture du réservoir.
• Fini 10 millions ces vannes sont fabriquées et installées chaque année uniquement aux États-Unis.

Le Role of Safety Valves in Oil and Gas Refineries

Les raffineries de pétrole et les usines de traitement chimique traitent des fluides volatils sous des pressions extrêmes. Ici, le soupape de sécurité est utilisé pour protéger les colonnes de distillation, les réservoirs de stockage et les réacteurs de la « surpression » lors d'un incendie ou d'une surtension de réaction chimique.

Dans ces environnements, un soupape de sécurité est souvent associé à un disque de rupture pour protéger la vanne des matériaux corrosifs jusqu'au moment même d'une urgence de pression.

Systèmes d'air comprimé et petits magasins

Presque tous les ateliers de réparation automobile ou studio de menuiserie disposent d’un compresseur d’air. Ces machines s'appuient fortement sur un soupape de sécurité situé sur le réservoir récepteur principal.

Sécurité du réservoir récepteur

La pompe du compresseur est conçue pour s'arrêter à une pression spécifique (par ex. 125 livres par pouce carré ). Si le pressostat tombe en panne et que le moteur continue de tourner, le réservoir d'air pourrait éventuellement tomber en panne. Le soupape de sécurité garantit que le réservoir ne dépasse jamais sa pression d'éclatement nominale, protégeant ainsi l'atelier des débris volants et des ondes de souffle.

Conclusion sur l'omniprésence des soupapes de sécurité

Même si nous ne les remarquons pas, le soupape de sécurité est un gardien silencieux de centaines d'applications. Qu'il s'agisse d'empêcher une explosion de vapeur dans une centrale électrique de plusieurs milliards de dollars ou de maintenir la stabilité d'un petit chauffe-eau domestique, son objectif est toujours le même : fournir une réponse mécanique immédiate à une crise de pression lorsque toutes les autres commandes électroniques sont défaillantes.
