À quelle fréquence les soupapes de sécurité doivent-elles être testées ?

La réponse directe : à quelle fréquence les soupapes de sécurité doivent-elles être testées

Pour la plupart des applications industrielles et commerciales, les soupapes de sécurité doivent être testées au moins une fois tous les 12 mois . Toutefois, ce n’est pas une règle universelle. La fréquence réelle requise dépend de l'industrie, de l'environnement d'exploitation, des codes réglementaires applicables et du type spécifique de soupape de sécurité utilisée. Dans les environnements à haut risque ou à cycles élevés, les intervalles de test peuvent être aussi courts que tous les trois à six mois. Dans les systèmes à faible risque et bien surveillés, certains cadres réglementaires autorisent des intervalles allant jusqu'à cinq ans, mais uniquement lorsqu'ils sont étayés par des évaluations des risques documentées et des données de performance historiques.

La réponse courte est la suivante : si vous n'êtes pas sûr, effectuez par défaut des tests annuels. Cet intervalle satisfait aux exigences de la plupart des principales normes, notamment l'ASME, l'API et de nombreux codes de sécurité nationaux. Mais pour véritablement protéger votre équipement, votre personnel et votre statut juridique, vous devez comprendre l'ensemble de ce qui détermine la fréquence des tests et ce qui se passe lorsque les vannes ne sont pas testées dans les délais.

Pourquoi Soupape de sécurité La fréquence des tests n’est pas universelle

Les soupapes de sécurité sont des dispositifs de décompression conçus pour protéger les systèmes contre la surpression, une condition qui peut provoquer une panne catastrophique de l'équipement, des incendies, des explosions ou des rejets toxiques. Les conséquences d’une défaillance étant si graves, les tests des soupapes de sécurité sont strictement réglementés. Mais les intervalles spécifiques sont façonnés par de multiples facteurs qui se chevauchent.

Environnement d'exploitation et type de support

Une soupape de sécurité qui gère de la vapeur propre dans une chaufferie bien contrôlée subit beaucoup moins d'usure qu'une soupape qui gère des produits chimiques corrosifs, des gaz chargés de particules ou des fluides visqueux. Lorsque les fluides du procédé sont agressifs ou sales, les vannes accumulent des dépôts, subissent de la corrosion ou développent des fuites de siège beaucoup plus rapidement. Dans ces conditions, tester tous les six mois – voire tous les trimestres – n’est pas excessif. C'est une pratique d'ingénierie prudente.

Cycles de pression et de température du système

Les vannes qui subissent des cycles de pression fréquents (ouverture et réinsertion plusieurs fois par an) s'usent au niveau de leurs surfaces d'étanchéité plus rapidement que les vannes qui s'actionnent rarement. Les cycles thermiques provoquent également une fatigue des ressorts et des matériaux du corps. Les vannes à cycle élevé dans les industries de transformation comme la pétrochimie ou la production d'électricité justifient souvent des inspections plus fréquentes que le minimum réglementaire.

Juridiction réglementaire et codes applicables

Différents pays, États et industries opèrent dans des cadres réglementaires différents. Ce qui satisfait à la norme de gestion de la sécurité des processus de l'OSHA peut différer des exigences de la directive européenne sur les équipements sous pression (PED), de la réglementation PSSR 2000 du Royaume-Uni ou des codes locaux d'inspection des chaudières. Vérifiez toujours quelle norme s’applique à votre équipement et à votre emplacement spécifiques.

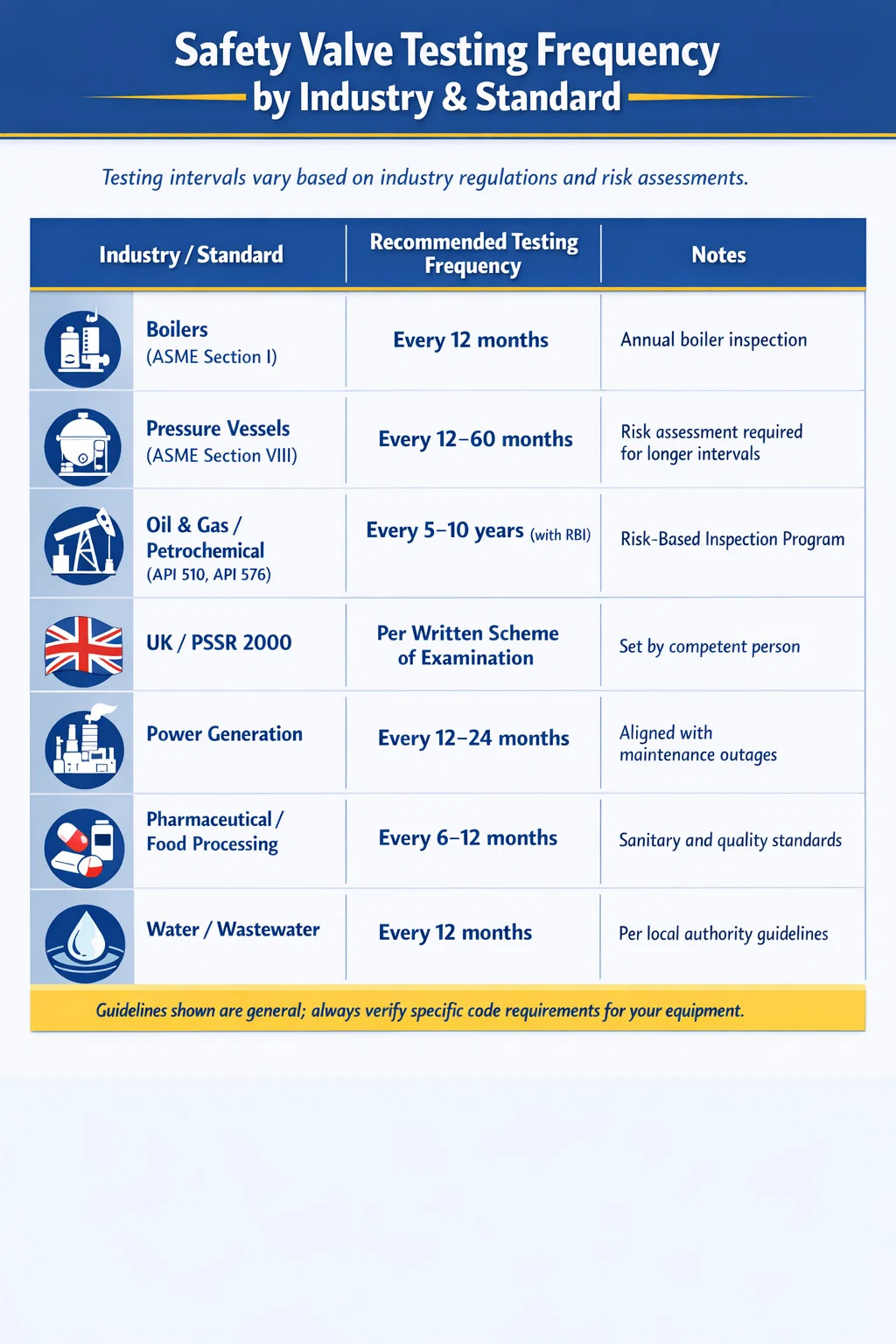

Intervalles de test par industrie et norme

Le tableau ci-dessous résume les exigences courantes en matière de fréquence de test dans les principales industries et cadres réglementaires. Il s'agit de lignes directrices générales : reportez-vous toujours à l'édition spécifique de la norme qui s'applique à votre équipement.

Notez que le secteur pétrolier et gazier – où la méthodologie d’inspection basée sur les risques (RBI) est largement adoptée – peut légalement étendre les intervalles de test à cinq, voire dix ans. Ce n’est pas de la négligence. Il s'agit d'une approche structurée et basée sur les données qui utilise l'analyse des modes de défaillance, les enregistrements historiques des performances des vannes et la surveillance en temps réel pour justifier des intervalles prolongés tout en maintenant ou en améliorant les résultats globaux en matière de sécurité.

Ce que disent réellement les normes ASME et API sur la fréquence des tests

Deux des organismes de référence les plus largement référencés pour les tests de soupapes de sécurité sont l'ASME (American Society of Mechanical Engineers) et l'API (American Petroleum Institute). Comprendre leurs exigences en détail permet de clarifier ce qui est réellement requis par rapport à ce qui constitue simplement une bonne pratique.

Code ASME des chaudières et des appareils sous pression

Les sections I (chaudières électriques) et VIII (appareils à pression) du BPVC de l'ASME traitent toutes deux des soupapes de sûreté. Pour les chaudières électriques, le code exige que les soupapes de sécurité soient testées au moins une fois par an dans le cadre du processus d'inspection de la chaudière. Pour les appareils sous pression visés à la section VIII, la norme est moins prescriptive sur les intervalles et demande plutôt aux utilisateurs de suivre les recommandations de l'agence d'inspection autorisée (AIA) et du fabricant de la vanne.

L'ASME publie également des normes dans sa série PTC (Performance Test Codes) et le NB (National Board) fournit des conseils via le NB-23 (le National Board Inspection Code), qui couvre l'inspection et les tests des dispositifs de décompression. NB-23 recommande des intervalles de test ne dépassant pas cinq ans pour la plupart des récipients sous pression , avec des intervalles plus courts pour des services plus exigeants.

API 576 – Inspection des dispositifs de décompression

API 576 est la principale norme pour les pratiques d'inspection des soupapes de surpression dans les industries pétrolière et pétrochimique. Il fournit des conseils détaillés sur les intervalles d’inspection en fonction de la gravité du service. La norme classe les services en propres, modérés et sévères, avec des intervalles recommandés allant de 10 ans pour les services propres et non corrosifs jusqu'à 2 ans ou moins pour les services sévères ou encrassants.

L'API 576 approuve également explicitement l'utilisation de programmes RBI. Dans le cadre d'un programme RBI correctement mis en œuvre et aligné sur les API 580 et API 581, l'intervalle d'inspection d'une soupape de sécurité peut être prolongé au-delà des recommandations standard, mais uniquement lorsqu'il est étayé par une analyse de risque documentée examinée et approuvée par un inspecteur ou un ingénieur qualifié.

API 510 – Code d’inspection des appareils sous pression

L'API 510 régit l'inspection continue des récipients sous pression en service et fait référence à l'API 576 pour l'inspection des dispositifs de décompression. Il renforce le fait que les opérateurs doivent conserver des enregistrements de tous les tests de vannes et que les intervalles doivent être défendables en fonction de l'historique de fonctionnement et des conditions de service de l'équipement.

Les trois principaux types de tests de soupapes de sécurité et quand chacun est utilisé

Tous les tests de soupapes de sécurité ne sont pas identiques. Il existe trois catégories principales de tests, et chacune répond à un objectif différent dans un programme de maintenance.

Tests in situ (sur place)

Les tests in situ sont effectués pendant que la vanne reste installée sur le système. La méthode la plus courante est un test de levage manuel, dans lequel le levier de test de la vanne est actionné brièvement pour vérifier que le disque se soulève librement et que la vanne peut s'ouvrir. Ce type de test est rapide, peu coûteux et peut être effectué sans mettre le système hors ligne. Cependant, il confirme seulement que la vanne peut s'ouvrir – il ne vérifie pas la pression de réglage (la pression à laquelle la vanne s'ouvre) ni la pression de réenclenchement.

Les tests de levage manuel sont appropriés comme contrôle entre intervalles mais ne doivent pas remplacer les tests complets sur banc. De nombreux codes de chaudières et exigences d'assurance spécifient des tests de levage manuels tous les trois à six mois en plus des tests complets annuels.

Tests sur banc (tests en atelier)

Les tests au banc consistent à mettre la soupape de sécurité hors service et à la tester sur un banc d'essai dédié à l'aide d'un équipement calibré. Il s’agit de la référence en matière de vérification des soupapes de sécurité. Un test au banc approprié confirme la pression réglée, la purge (la chute de pression avant la réinstallation de la vanne) et l'étanchéité du siège après la réinstallation. Toute vanne qui ne parvient pas à s'ouvrir à ± 3 % de sa pression de réglage indiquée – la tolérance spécifiée par la plupart des normes – doit être ajustée ou remplacée.

Les tests au banc permettent également une inspection interne approfondie : examen du disque, du siège, du guide, du ressort et du corps pour détecter toute corrosion, érosion, fissuration ou encrassement. Une vanne qui réussit un test de levée mais dont le ressort est corrodé ou le siège érodé peut toujours échouer dans des conditions réelles de surpression. — un risque que les tests au banc détectent et que les tests in situ ne détectent pas.

Tests en ligne avec un équipement de test portable

Un nombre croissant d'installations utilisent des systèmes de test de vannes portables, des dispositifs qui appliquent une force contrôlée à la tige de la vanne pour simuler la force de levage de la pression du système, permettant ainsi de vérifier la pression de réglage sans mettre réellement la vanne sous pression à son point de consigne. Ces systèmes, tels que ceux utilisant la méthode de test en ligne TREVITEST ou Furmanite, sont particulièrement utiles pour les systèmes qui ne peuvent pas être mis hors ligne pour la maintenance.

Les tests en ligne sont de plus en plus acceptés par les organismes de réglementation lorsqu'ils sont effectués selon des procédures validées. Cela est particulièrement fréquent dans les industries à processus continu comme les usines chimiques et les raffineries, où les arrêts du système sont rares et coûteux. Cependant, les tests en ligne ont encore des limites : ils ne peuvent pas évaluer l'état interne, l'étanchéité du siège ou la pression de réinsertion avec la même confiance que les tests sur banc.

Facteurs pouvant raccourcir ou prolonger votre intervalle de test

Le fait que votre intervalle de test doive être plus court ou plus long que la ligne de base dépend d'une combinaison de facteurs techniques et opérationnels. Voici une ventilation pratique des considérations les plus importantes.

Facteurs qui raccourcissent généralement les intervalles de test

• Médias de traitement corrosifs, acides, alcalins ou contenant des particules solides
• Service à haute température (au-dessus de 300°C / 572°F) qui accélère la relaxation des ressorts et l'usure du siège
• Historique d'actionnement fréquent de la vanne : une vanne qui s'est ouverte trois fois ou plus au cours de l'année écoulée nécessite une attention particulière
• Échecs de tests précédents : toute vanne qui a échoué à son dernier test doit être placée sur un programme plus fréquent
• Vannes protégeant les systèmes critiques pour la sécurité des personnes (bâtiments occupés, hôpitaux, écoles)
• Mandats réglementaires des assureurs ou des autorités locales qui imposent des intervalles plus courts que la norme de base
• Âge de l'équipement : les vannes de plus de 10 à 15 ans s'écartent généralement plus facilement de leur pression de réglage.

Facteurs pouvant prendre en charge des intervalles de test prolongés

• Fluides de traitement propres et non corrosifs (tels que la vapeur sèche, l'azote ou l'air instrument)
• Puits de service basse température et basse pression dans l'enveloppe de conception de la vanne
• Historique cohérent et documenté de réussite aux tests sans ajustement sur plusieurs cycles
• Surveillance en ligne continue (transmetteurs de pression, surveillance des émissions acoustiques) qui fournit des données de performances en temps réel
• Un programme d'inspection basée sur les risques (RBI) formellement mis en œuvre et vérifié par un tiers
• Vannes de construction de haute qualité provenant de fabricants réputés avec des données de performances prouvées à long terme

Il convient de souligner que la prolongation d’un intervalle nécessite toujours une justification documentée. Un inspecteur ou un gestionnaire d'installation qui prolonge l'intervalle de test d'une soupape de sécurité sans preuve documentée pour étayer cette décision crée un risque de responsabilité important, à la fois pour l'installation et pour lui-même personnellement.

Que se passe-t-il lorsque les soupapes de sécurité ne sont pas testées dans les délais

Les conséquences de l'omission ou du retard des tests des soupapes de sécurité vont des sanctions réglementaires aux accidents catastrophiques. Comprendre ces résultats renforce pourquoi les calendriers de tests ne sont pas facultatifs.

Dérive de la vanne et écart de pression de réglage

Au fil du temps, les ressorts perdent de leur tension en raison des cycles thermiques et de la fatigue. Une soupape de sécurité qui a été correctement réglée pour s'ouvrir à 150 psi lors de son installation peut dériver jusqu'à s'ouvrir à 130 psi (provoquant des pertes inutiles dans le processus) ou 170 psi (permettant une surpression dangereuse avant de se relâcher). Des études sur les populations de soupapes de sécurité industrielles ont révélé que entre 10 % et 30 % des vannes non testées se trouvent en dehors de leur tolérance de pression de réglage acceptable une fois finalement testé – un taux de défaillance important pour un dispositif critique pour la sécurité.

Fuite du siège et mijotage

Une vanne dont le siège a été endommagé par la corrosion, l'érosion ou un réajustement incorrect peut fuir continuellement en dessous de sa pression de réglage – une condition appelée « mijotage ». Bien que le mijotage lui-même ne soit pas toujours immédiatement dangereux, il représente une perte de fluide de traitement, des émissions environnementales (particulièrement importantes pour les services de gaz ou de vapeur) et un avertissement précoce indiquant que le contact disque-siège de la vanne a été compromis. Non traitée, une valve qui mijote peut évoluer vers une défaillance totale.

Vannes bloquées ouvertes ou bloquées

Une vanne qui n'a pas été testée ou utilisée pendant une période prolongée peut développer une liaison corrosive entre le disque et le siège (bloqué fermé) ou entre le guide et le corps (bloqué ouvert). Une vanne bloquée et fermée n’offre aucune protection contre la surpression. Une vanne bloquée ouverte entraîne une perte continue de produit et des conditions de fonctionnement potentiellement dangereuses. Les deux scénarios sont le résultat direct de tests et d’une maintenance inadéquats.

Conséquences réglementaires et d’assurance

Les installations qui fonctionnent avec des tests de soupapes de sécurité en retard font face à des mesures coercitives potentielles de la part d'organismes de réglementation tels que l'OSHA (dans le cadre de sa norme PSM pour les produits chimiques hautement dangereux), les autorités nationales d'inspection des chaudières ou le National Board. Les conséquences peuvent inclure des ordres de fermeture obligatoire, des amendes et, en cas d'incident, une responsabilité pénale potentielle pour la direction des installations. Les polices d'assurance pour les installations industrielles exigent également généralement la démonstration des dossiers d'essais actuels des soupapes de sécurité : un calendrier d'essais périmé peut annuler la couverture exactement au moment où elle est le plus nécessaire.

Création d'un programme de test et de maintenance des soupapes de sécurité

Un intervalle de test n’a de sens que s’il est intégré à un programme plus large. Un programme robuste de maintenance des soupapes de sécurité comprend les éléments suivants.

Registre complet des valves

Chaque soupape de sécurité de votre installation doit être cataloguée dans un registre des vannes qui comprend : le numéro d'étiquette, l'emplacement, le service, la taille d'entrée et de sortie, la pression de réglage, le code de conception, le fabricant, le modèle, la date du dernier test, le prochain test programmé et l'historique des résultats des tests. Sans un registre complet, il est impossible de savoir quelles vannes doivent être testées et lesquelles ont été négligées.

Personnel d'inspection et d'essais qualifié

Les tests des soupapes de sécurité doivent être effectués par ou sous la supervision d'un personnel qualifié. Dans de nombreuses juridictions, cela signifie un inspecteur certifié par le National Board ou une agence d'inspection autorisée. Faire appel à des techniciens non qualifiés pour tester les soupapes de sécurité est non seulement risqué, mais cela peut rendre les résultats des tests juridiquement invalides à des fins réglementaires.

Équipement de test calibré

Les bancs d'essai sur banc doivent utiliser des manomètres calibrés traçables aux normes nationales (comme le NIST aux États-Unis). Les enregistrements d'étalonnage des équipements de test doivent être conservés parallèlement aux enregistrements de test des vannes. Un test précis utilisant une jauge non calibrée n’est pas un test précis et ne résistera pas à l’examen réglementaire.

Dossiers de test détaillés et documentation de disposition

Chaque test doit être documenté avec la date, l'identité du testeur, la pression de réglage telle que trouvée, la pression de réglage telle qu'elle reste (après tout réglage), l'équipement de test utilisé et sa disposition (remis en service, réparé ou remplacé). Ces enregistrements constituent la base de données historique qui justifie les futures décisions d'intervalle et démontre la conformité réglementaire. Les enregistrements doivent être conservés pendant toute la durée de vie de l'équipement , pas seulement pour le cycle de test le plus récent.

Stratégie de valve de rechange

Pour les applications critiques, de nombreuses installations disposent d’un pool de vannes de rechange pré-testées. Lorsqu'une vanne est retirée pour un test au banc, la pièce de rechange pré-testée est immédiatement installée, éliminant ainsi toute période pendant laquelle le système protégé fonctionne sans dispositif de décharge fonctionnel. Cette pratique est particulièrement utile dans les opérations continues où même de brefs intervalles non protégés représentent un risque important.

Inspection basée sur les risques : une approche plus intelligente des intervalles de test

L'inspection basée sur les risques (RBI) est une méthodologie qui utilise une analyse des risques quantitative ou qualitative pour prioriser et planifier les activités d'inspection. Au lieu d'appliquer un intervalle fixe de manière égale à toutes les vannes, quel que soit leur état, leur service ou leur criticité, RBI alloue des ressources d'inspection là où le risque de défaillance est le plus élevé.

Dans le cadre d'un cadre RBI, une soupape de sécurité en service propre et basse pression avec un historique de tests sans faille de 15 ans pourrait être programmée pour des tests tous les cinq ans. Pendant ce temps, une vanne en service corrosif à haute pression avec des antécédents de fuite de siège peut être placée tous les six mois. La charge totale de travail d'inspection peut être similaire, mais le profil de risque de l'installation est considérablement amélioré car les ressources sont affectées là où elles comptent le plus.

API 580 et API 581 fournissent le cadre principal pour la RBI dans les industries pétrolière, gazière et chimique. La mise en œuvre d'un programme RBI conforme nécessite généralement : une évaluation systématique des risques de tous les équipements sous pression, une analyse de la probabilité de défaillance basée sur les mécanismes de dégradation, une analyse des conséquences d'une défaillance basée sur le potentiel de danger du fluide contenu, ainsi qu'un examen et une mise à jour continus des scores de risque à mesure que de nouvelles données d'inspection deviennent disponibles.

RBI n'est pas un moyen de réduire la sécurité, c'est un moyen de maintenir ou d'améliorer la sécurité tout en utilisant plus efficacement les ressources d'inspection. Les installations qui ont correctement mis en œuvre le RBI signalent souvent moins de défaillances inattendues des vannes et une meilleure intégrité globale du système de pression que celles qui s'appuient uniquement sur des programmes à intervalles fixes.

Erreurs courantes dans les programmes de test des soupapes de sécurité

Même les programmes de maintenance bien intentionnés tombent dans des pièges prévisibles. Ce sont les erreurs les plus courantes qui nuisent à l’efficacité des programmes de test des soupapes de sécurité.

• Traiter un test de levage manuel comme un substitut aux tests sur banc. Un test de levage vous indique que la vanne peut s'ouvrir. Il ne vous dit rien sur la précision de la pression réglée, l'état interne ou le comportement de réinstallation.
• Échec de la mise à jour des intervalles de test après les modifications du processus. Si la pression, la température ou le fluide de votre système a changé depuis le dernier examen d'intervalle, votre programme de test peut ne plus être approprié.
• Ignorer les vannes qui ne se sont jamais actionnées. Une vanne qui ne s’est jamais ouverte n’est pas nécessairement fiable : elle peut rester bloquée en position fermée à cause de la corrosion ou d’un encrassement. Les valvules dormantes depuis longtemps nécessitent souvent plus d’examen, pas moins.
• Utiliser le même intervalle pour toutes les vannes, quel que soit le service. L’application d’un calendrier global de 12 mois à chaque vanne dans une installation diversifiée ignore les différences réelles en termes de risque et de criticité.
• Mauvaise gestion des dossiers. La perte ou l'incapacité de documenter les enregistrements de tests élimine la base historique des décisions d'intervalle et crée un risque réglementaire.
• Retard des tests en raison de la pression de la production. La commodité opérationnelle ne doit jamais prévaloir sur les programmes de test des soupapes de sécurité. Les reports doivent être formellement évalués et documentés, et non simplement ignorés.

Liste de contrôle pratique pour revoir votre calendrier de tests de soupapes de sécurité

Si vous examinez ou établissez un programme de test des soupapes de sécurité, parcourez cette liste de contrôle pour vous assurer que vos intervalles et vos pratiques sont défendables et efficaces.

1. Identifiez toutes les soupapes de sécurité de votre installation et vérifiez que chacune est incluse dans votre système de gestion de la maintenance.
2. Confirmez quelle norme ou code réglementaire s'applique à chaque vanne en fonction de son service, de son emplacement et de sa classification de conception.
3. Examinez les conditions de processus (média, pression, température) pour chaque vanne et évaluez si l'intervalle actuel est approprié pour cette sévérité de service.
4. Vérifiez les enregistrements de tests historiques pour chaque vanne : toute vanne présentant un historique de dérive, de défaillance ou de réglage nécessite un intervalle plus court à l'avenir.
5. Vérifiez que le personnel effectuant les tests possède les qualifications appropriées et que l'équipement de test se trouve dans sa fenêtre d'étalonnage.
6. Confirmez que les enregistrements de tests sont complets, stockés en toute sécurité et accessibles pour une inspection réglementaire.
7. Identifiez toutes les vannes dont la date d'échéance des tests est dépassée et établissez un plan d'actions correctives avec une évaluation des risques documentée pour tout report.
8. Si votre installation fonctionne dans le cadre d'un programme RBI, vérifiez que les intervalles des soupapes de sécurité ont été intégrés dans l'évaluation RBI et que les intervalles sont révisés chaque fois que les conditions du processus ou l'état de l'équipement changent de manière significative.
9. Engagez votre assureur et/ou agence d'inspection autorisée pour confirmer que votre programme de tests répond à leurs exigences, pas seulement au seuil réglementaire minimum.
