Qu'est-ce que le D-4 dans une soupape de sécurité ?

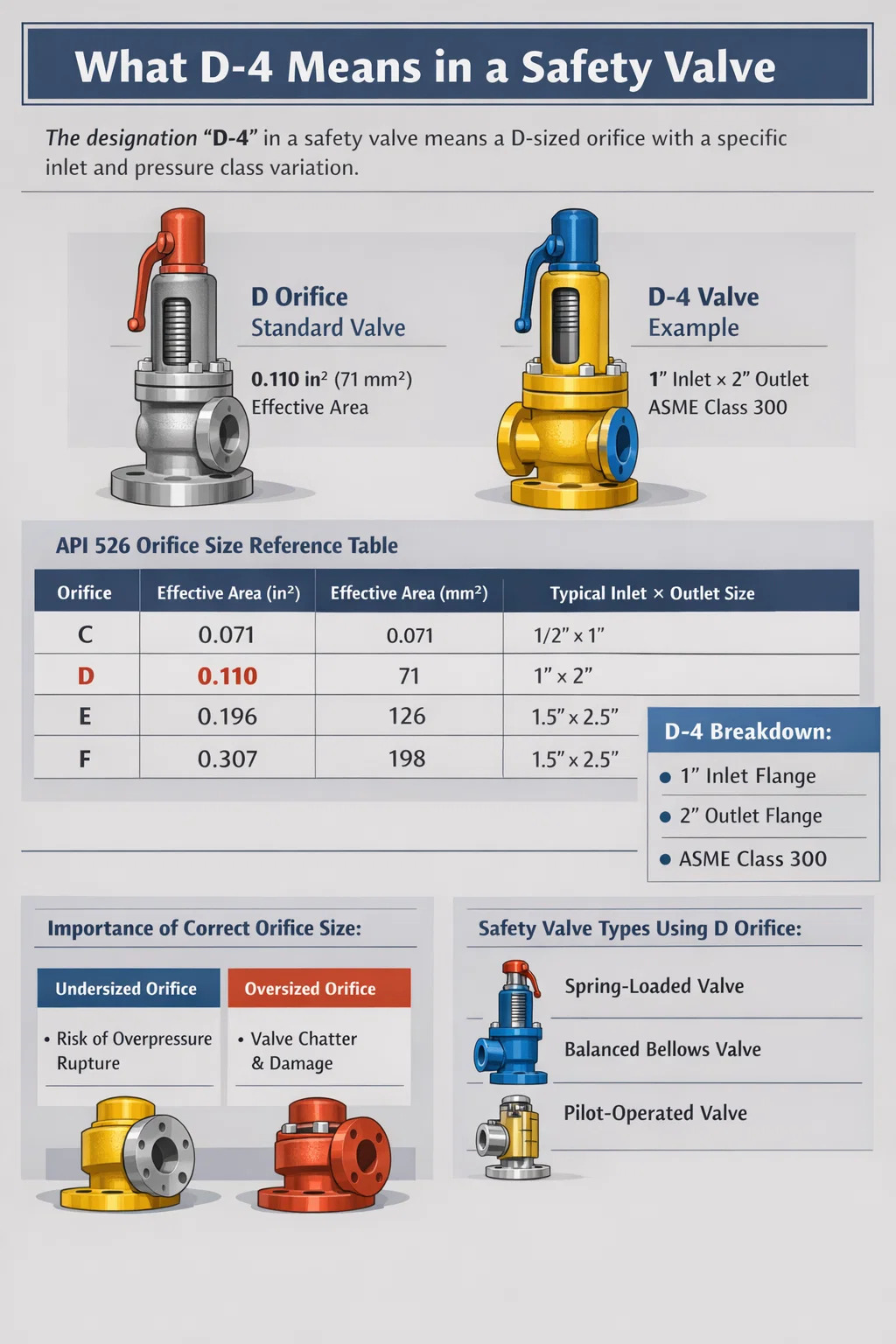

Ce que D-4 signifie dans un Soupape de sécurité — La réponse directe

Dans le cadre d'une soupape de sécurité, D-4 fait référence à une désignation d'orifice spécifique définie par les normes ASME (American Society of Mechanical Engineers) , en particulier dans les sections I et VIII de l'ASME, et adopté en outre par la norme API 526. La lettre « D » identifie la catégorie de taille d'orifice, tandis que le suffixe « -4 » — utilisé dans certains fabricants ou conventions de dénomination référencées par l'API — peut indiquer une variation ou un sous-type au sein de cette classe d'orifice, reflétant parfois le diamètre de l'alésage du siège, l'appariement des tailles d'entrée ou une variante de modèle spécifique au fabricant dans la gamme d'orifices D.

L'orifice standard D de l'API 526 a un zone d'écoulement efficace de 0,110 pouces carrés (71 mm²) . Il se situe entre le plus petit orifice C (0,071 po²) et le plus grand orifice E (0,196 po²), ce qui en fait l'une des tailles d'orifice les plus couramment spécifiées pour les applications à débit modéré dans les industries pétrochimiques et de transformation. Lorsqu'un fabricant ajoute « -4 » à cette désignation, cela désigne généralement une taille de bride d'entrée spécifique ou une variante de classe de pression — par exemple, un corps d'orifice D avec une entrée de 1 pouce et une sortie de 2 pouces (configuration 1 × 2) évalué pour une classe de pression ASME spécifique.

Comprendre cette désignation est essentiel lors de la sélection, de l'achat ou du remplacement d'une soupape de surpression (PRV) ou d'une soupape de sûreté (SRV), car une taille d'orifice incorrecte a un impact direct sur la capacité de la soupape à relâcher la pression suffisamment rapidement pour protéger l'équipement contre les événements de surpression.

Le système de désignation des orifices ASME et API expliqué

Pour bien comprendre ce que signifie D-4, vous devez comprendre comment fonctionnent les désignations d'orifices dans l'industrie des soupapes de sécurité. Le cadre de normalisation ASME et API attribue des lettres alphabétiques aux zones d'écoulement des orifices standardisés. Ces lettres vont de D à T (avec quelques lettres sautées), chacune représentant une zone d'écoulement efficace de plus en plus grande.

La norme API 526 — intitulée « Soupapes de surpression à brides en acier » — est le principal document qui régit le dimensionnement des orifices et les configurations des soupapes pour les soupapes de sécurité à brides utilisées dans les raffineries de pétrole et les industries connexes. La norme établit la surface des orifices, les tailles du corps, les pressions nominales et les exigences en matière de matériaux. Tous les grands fabricants de soupapes de sécurité, notamment Emerson (Fisher, Crosby), Curtiss-Wright (Farris), Leser, Spirax Sarco et Neles, conçoivent leurs gammes de produits autour de ces désignations d'orifice API 526 pour garantir l'interchangeabilité.

Tableau de référence des tailles d'orifice standard API 526

Le suffixe numérique (tel que « -4 ») qui suit parfois la lettre de l'orifice dans les catalogues des fabricants ne provient pas de l'API 526 elle-même. Au lieu de cela, il reflète le codage spécifique au fabricant pour la classe de pression, la valeur nominale de la bride d'entrée/sortie ou la génération de modèle. Par exemple, certains fabricants utilisent un suffixe pour indiquer que le corps de la vanne est conforme aux brides ASME de classe 300 plutôt qu'à la classe 150 – une distinction qui est extrêmement importante à des pressions de fonctionnement plus élevées. D'autres l'utilisent pour différencier une soupape de sécurité conventionnelle d'une version à soufflet équilibré ou pilotée au sein de la même famille d'orifices.

Comment la taille de l’orifice affecte directement les performances de la soupape de sécurité

L’orifice est le composant le plus déterminant en termes de performances à l’intérieur d’une soupape de sécurité. Il s'agit du point le plus étroit par lequel le fluide de décharge doit passer, et sa superficie dicte le débit maximum que la vanne peut évacuer à une différence de pression donnée. La sélection du mauvais orifice, qu'il soit trop petit ou inutilement grand, entraîne de graves conséquences opérationnelles et de sécurité.

Orifice sous-dimensionné : le risque de surpression

Si un orifice est trop petit pour la capacité de décharge requise, la soupape de sécurité ne peut pas évacuer le fluide assez rapidement lorsqu'un événement de surpression se produit. La pression du système continuera d’augmenter au-delà de la limite d’accumulation autorisée. Selon l'ASME Section VIII, l'accumulation maximale autorisée pour une seule soupape de surpression protégeant un récipient sous pression est de 10 % au-dessus de la pression de service maximale autorisée (MAWP) pour les cas autres que d’incendie et 21 % pour les cas d’incendie. Si l'orifice de la vanne ne peut pas gérer le débit requis dans cette bande d'accumulation, le récipient risque de se rompre, ce qui peut être catastrophique – libérant des fluides toxiques, inflammables ou à haute pression dans l'environnement.

Orifice surdimensionné : bavardage et instabilité

Un orifice nettement plus grand que nécessaire provoque un problème différent mais tout aussi grave : le broutage. Lorsque la pression de fonctionnement est proche de la pression réglée mais que le débit requis est bien inférieur à la capacité nominale de la vanne, la vanne s'ouvre brièvement, libère une petite explosion de fluide, perd la levée du disque, se ferme et s'ouvre immédiatement à nouveau. Ce martèlement rapide – se produisant parfois des dizaines de fois par minute – érode rapidement le siège et le disque de la soupape. Une soupape de sécurité bruyante peut être détruite en quelques heures et elle fuira continuellement une fois que les surfaces d'appui seront endommagées. La taille de l'orifice D est particulièrement appropriée lorsque la capacité de décharge requise calculée se situe dans sa plage, et pas simplement parce qu'il s'agit d'une taille courante.

Formule de capacité de débit pour les soupapes de sécurité

Pour le service gaz et vapeur, la surface d'orifice requise est calculée à l'aide de la formule ASME/API suivante :

• A = W / (C × K × P₁ × √(M / T × Z))
• Où A = surface de décharge effective requise (po²)
• W = capacité de décharge requise (lb/h)
• C = constante du gaz basée sur le rapport des chaleurs spécifiques
• K = coefficient de décharge (typiquement 0,975 pour les vannes certifiées)
• P₁ = décompression en psia (pression de réglage × 1,1 14,7 pour une accumulation de 10 %)
• M = poids moléculaire du gaz, T = température absolue (°R), Z = facteur de compressibilité

Une fois la surface requise calculée, l'ingénieur sélectionne la prochaine taille d'orifice API standard qui est égale ou supérieure à la surface calculée. Si le calcul donne une surface requise de 0,095 po², l'orifice D (0,110 po²) serait le bon choix. Si le calcul donne 0,115 po², l'orifice D est insuffisant et l'orifice E (0,196 po²) doit être sélectionné.

Types de soupapes de sécurité utilisant l'orifice D

La désignation d'orifice D s'applique à plusieurs types de soupapes de sécurité, chacune étant conçue pour des conditions de service différentes. Comprendre quel type de vanne convient à votre application est aussi important que sélectionner la taille d'orifice appropriée.

Soupapes de sécurité à ressort conventionnelles

Conception la plus largement utilisée, ces vannes s'appuient sur un ressort pour maintenir le disque contre le siège jusqu'à ce que la pression du système force le disque à s'ouvrir. Une soupape de sécurité conventionnelle à orifice D est généralement spécifiée pour le service de vapeur sur les chaudières, les systèmes à air comprimé et les équipements de traitement du gaz avec une contre-pression relativement stable (inférieure à 10 % de la pression de réglage). La force du ressort est calibrée en fonction de la pression réglée ; une fois que la pression d'entrée atteint le point de consigne, le disque se soulève et le fluide s'écoule à travers l'ouverture de l'orifice D. Les séries Emerson Crosby 900 et Farris 2600 sont des exemples bien connus fabriqués avec des configurations d'orifice en D.

Soupapes de sécurité à soufflet équilibré

Ces vannes intègrent un ensemble à soufflet qui isole le ressort du côté sortie, rendant la pression de réglage indépendante de la contre-pression. Une vanne à soufflet équilibré à orifice D est appropriée lorsque la contre-pression superposée ou accumulée dépasse 10 % de la pression de réglage - par exemple, dans les collecteurs évasés où plusieurs vannes se déversent dans un collecteur commun. Sans le soufflet, une contre-pression variable entraînerait une dérive du point de consigne, empêchant potentiellement la vanne de s'ouvrir à la pression correcte ou provoquant son ouverture prématurée.

Soupapes de surpression pilotées

Les vannes pilotées utilisent une petite vanne pilote pour détecter la pression du système et contrôler une vanne principale plus grande. Ils peuvent fonctionner jusqu'à 98 % de la pression réglée sans fuite — contre environ 90 à 92 % pour les vannes à ressort — ce qui les rend idéales pour les systèmes qui fonctionnent près de leurs limites de conception. La taille d'orifice D est moins courante dans les vannes pilotées puisque ces conceptions sont généralement préférées pour les applications à débit plus important, mais elles sont disponibles pour les applications nécessitant une fermeture étanche combinée à un contrôle précis de la pression de réglage dans des débits plus petits.

Applications des soupapes de sécurité à orifice D dans l'industrie

L'orifice D est l'un des plus petits orifices de soupape de sécurité à bride de la norme API 526, ce qui le positionne pour des niches d'application spécifiques où les exigences de débit sont modérées mais où la fiabilité et la conformité au code ne sont pas négociables.

• Fûts de vapeur de chaudière : Les petites chaudières produisant de la vapeur à des pressions comprises entre 15 et 250 psig utilisent fréquemment des soupapes de sécurité à orifice D. À ces pressions et avec des capacités typiques de chaudière de 2 000 à 10 000 lb/h de vapeur, l'orifice D offre une capacité de décharge adéquate sans spécifications excessives.
• Échangeurs de chaleur : Les échangeurs de chaleur à calandre dans les usines chimiques nécessitent souvent une protection thermique. L'orifice D est bien adapté aux scénarios de décharge thermique liquide où le débit requis est faible mais une vanne à bride certifiée est nécessaire pour la conformité au code de la section VIII de l'ASME.
• Systèmes d'air comprimé : Les récepteurs de compresseur d'air et les collecteurs de distribution dans les installations industrielles avec des pressions de fonctionnement de 100 à 300 psig spécifient généralement des soupapes de sécurité à orifice D en raison des exigences de débit modérées par rapport au volume du récipient.
• Équipement de traitement du gaz : Les séparateurs, épurateurs et ballons de détente dans les opérations pétrolières et gazières en amont peuvent nécessiter des soupapes de surpression à orifice D lorsque les débits de gaz dans les conditions de décharge se situent dans la plage de capacité de 0,110 po².
• Navires pharmaceutiques et agroalimentaires : Les petits réacteurs et cuves de stockage de ces industries fonctionnent souvent sous des exigences d'hygiène strictes combinées à des limites de pression modérées, ce qui fait de l'orifice D un choix approprié de soupape de sécurité à bride.

Interprétations spécifiques au fabricant du D-4 dans les soupapes de sécurité

Bien que l'API 526 normalise la lettre de l'orifice, le suffixe numérique varie selon le fabricant. Voici comment plusieurs grands fabricants de soupapes de sécurité utilisent un suffixe numérique à côté de la désignation de l'orifice D :

Crosby (Emerson)

Les séries JOS-E et JBS-E de Crosby utilisent la lettre d'orifice API dans la chaîne du numéro de modèle. Une vanne commandée en configuration « 1-D-2 » spécifie une entrée de 1 pouce, un orifice D et une sortie de 2 pouces. Crosby n'utilise pas de suffixe numérique après la lettre de l'orifice de la même manière que D-4 ; au lieu de cela, les éléments numériques font référence aux tailles de connexion du corps dans leur structure de numéro de modèle.

Farris Ingénierie (Curtiss-Wright)

Farris utilise un numéro de série (tel que 2600, 2700) combiné à une désignation d'orifice. Leurs codes de commande incluent la lettre de l'orifice séparément d'un suffixe de série, mais certaines documentations font référence à des codes combinés où le numéro suivant la lettre de l'orifice indique le boîtier à ressort ou le groupe de réglage de la plage de pression. Dans ce contexte, « D4 » pourrait faire référence à une vanne à orifice D configurée pour un groupe de plage de ressorts spécifique numéro 4.

Leser

Leser, un fabricant allemand avec une forte présence mondiale, utilise les lettres à orifice API dans sa série de vannes à brides (types 441, 459, 526) mais structure ses codes de modèle complets différemment. Un numéro de suffixe dans leur système correspond généralement à un groupe de matériaux de corps ou à une classe de pression – brides de classe 150 contre brides de classe 300, par exemple. Une notation « D-4 » de la documentation Leser nécessiterait de faire des références croisées à leur catalogue de produits spécifique pour confirmer si le « -4 » fait référence à un groupe de matériaux, une classe de pression ou une configuration de service.

Spirax Sarco

Spirax Sarco se concentre fortement sur les applications de vapeur et de condensats. Leurs soupapes de sécurité à brides pour service vapeur utilisent des désignations d'orifice API dans certaines gammes de produits, avec des modificateurs numériques indiquant les pressions nominales ou les configurations d'équilibre. Lors de l'examen d'une documentation Spirax Sarco avec une référence D-4, le « -4 » désigne très probablement un support de plage de pression de réglage spécifique dans la taille du corps de l'orifice D.

Le point clé à retenir est le suivant : consultez toujours la fiche technique ou le guide de commande du fabricant lorsque vous rencontrez une désignation telle que D-4. La lettre API standardise la zone de flux. Le suffixe numérique est propriétaire et varie selon les fabricants. Commander une soupape de sécurité uniquement sur la base d'un code sans vérifier la signification spécifique au fabricant peut entraîner la réception d'une soupape avec une classe de pression, un matériau de garniture ou une configuration incorrecte pour votre application.

Dimensionnement des soupapes de sécurité : processus étape par étape pour la sélection de l'orifice D

Le dimensionnement approprié des soupapes de sécurité est un processus d'ingénierie formel régi par les codes ASME et API. Cela implique plusieurs étapes séquentielles, et se précipiter ou sauter des étapes de vérification est une cause fréquente de problèmes sur le terrain.

1. Identifiez le scénario de soulagement : Déterminez quel scénario de surpression prévaut : sortie bloquée, cas d'incendie, panne de service public, panne de vanne de régulation, dilatation thermique ou autre cause. Chaque scénario produit un taux de soulagement requis différent.
2. Calculer la capacité de décharge requise : Sur la base du scénario directeur, calculez le débit massique ou le débit volumétrique du fluide qui doit être évacué. Pour un scénario de sortie bloquée sur un système de gaz, il s’agit généralement du débit d’entrée maximum. Pour un cas d'incendie sur un récipient rempli de liquide, le calcul suit les formules d'apport de chaleur API 521 basées sur la surface mouillée.
3. Déterminer les conditions de soulagement : Identifiez la composition du fluide, la température dans les conditions de décompression, la pression d'entrée (pression de réglage plus accumulation applicable) et la contre-pression à la sortie. Ces paramètres entrent directement dans le calcul de la surface de l'orifice.
4. Calculer la surface d'orifice requise : Appliquez la formule API/ASME appropriée (les équations de service pour le gaz, la vapeur ou le liquide diffèrent). Cela vous donne la surface d'écoulement efficace minimale requise en pouces carrés ou en mm².
5. Sélectionnez l'orifice standard le plus grand : Comparez la surface requise calculée au tableau des orifices API 526 et sélectionnez la prochaine taille disponible qui dépasse les exigences. Si la surface calculée est de 0,095 po², l'orifice D (0,110 po²) est sélectionné. S'il fait 0,112 po², remontez jusqu'à l'orifice E (0,196 po²).
6. Vérifiez la compatibilité de la contre-pression : Confirmez que le type de vanne sélectionné (conventionnelle, à soufflet équilibré ou pilotée) est approprié pour le niveau de contre-pression anticipé.
7. Spécifiez la configuration complète de la vanne : Déterminez les caractéristiques nominales des brides d'entrée et de sortie (classes ASME 150, 300, 600, etc.), le matériau du corps et des garnitures (acier au carbone, acier inoxydable, alliage), le style de capuchon (ouvert ou fermé) et toute exigence particulière telle que des sièges souples ou des gags de test.

Erreurs courantes lors de la spécification d'une soupape de sécurité à orifice D

Même les ingénieurs expérimentés commettent des erreurs lors de la spécification des soupapes de sécurité. Les erreurs suivantes apparaissent à plusieurs reprises lors des inspections industrielles et des examens post-incident impliquant l'orifice D et d'autres soupapes de sécurité à orifice standard.

• Utiliser la capacité nominale au lieu de la capacité requise : Les fiches techniques des soupapes de sécurité répertorient le débit nominal réel à travers la soupape dans les conditions spécifiées. Les ingénieurs font parfois correspondre ce chiffre au débit de fonctionnement normal du système plutôt qu'au débit de décharge requis dans des conditions de surpression. Le scénario de soulagement – ​​et non les conditions d’exploitation normales – détermine la capacité requise.
• Ignorer la contre-pression : L'installation d'une soupape de sécurité à orifice D à ressort conventionnelle sur un collecteur où la contre-pression varie entre 15 % et 40 % de la pression de réglage entraînera une dérive importante de la pression de réglage. Des soufflets équilibrés ou des vannes pilotées doivent être utilisés dans les applications à haute contre-pression.
• Confondre la zone de l'orifice avec le diamètre de l'alésage : La désignation « D » fait référence à la surface de décharge effective, qui représente le coefficient de décharge (Kd). Le diamètre physique réel de l'orifice est plus grand que la surface équivalente calculée à partir de la surface effective. Ne remplacez pas les mesures physiques de l'alésage par la surface effective dans les calculs de dimensionnement.
• Remplacement par un autre fabricant sans vérifier l'équivalence : Une vanne à orifice D du fabricant A et une vanne à orifice D du fabricant B ont la même surface de débit effective (0,110 po²), mais leurs dimensions physiques, plages de ressorts, options de matériaux et suffixes numériques de modèle peuvent différer. Vérifiez toujours auprès du fabricant avant de faire des références croisées avec les numéros de pièces.
• Pression de réglage trop proche de la pression de service : Les soupapes de sécurité doivent généralement être réglées à au moins 10 % au-dessus de la pression de fonctionnement normale pour éviter le mijotage et les dommages au siège. Une vanne à orifice D réglée à 100 psig sur un système qui fonctionne régulièrement à 97 psig subira une usure accélérée du siège et risque de ne pas parvenir à se refermer hermétiquement après avoir été déchargée.

Exigences de maintenance et de test pour les soupapes de sécurité à orifice D

Une soupape de sécurité à orifice D correctement dimensionnée et installée nécessite toujours un entretien et des tests réguliers pour rester fonctionnelle et conforme au code. Les exigences juridictionnelles concernant les intervalles de test des soupapes de sécurité varient, mais la plupart des cadres réglementaires et des meilleures pratiques de l'industrie s'alignent sur les directives suivantes.

Intervalles de test

Le National Board of Boiler and Pressure Vessel Inspectors (NB-23) et la plupart des juridictions des États des États-Unis exigent que les soupapes de sécurité des chaudières soient testées au moins une fois par an. Pour les appareils sous pression conformes à la section VIII de l'ASME, les intervalles de test sont souvent régis par le programme d'inspection basé sur les risques (RBI) du propriétaire, qui peut spécifier des intervalles de 2 à 5 ans en fonction de la gravité du service et de l'historique des vannes. API 576 — « Inspection des dispositifs de décompression » – fournit des conseils détaillés sur les intervalles d'inspection, les méthodes d'essai et les critères d'acceptation pour les soupapes de surpression, y compris les configurations d'orifice D.

Tests sur banc et tests sur place

Les soupapes de sécurité peuvent être testées sur place à l'aide d'un levier de levage d'essai (le cas échéant et lorsque la pression du système est suffisante) ou sur un banc d'essai après leur mise hors service. Les tests sur banc sont plus complets et sont nécessaires lorsque la vanne doit être recertifiée après une réparation ou lorsque les tests sur place ne peuvent pas vérifier avec précision la pression de réglage. Au cours des tests au banc, une soupape de sécurité à orifice D est soumise à une pression d'entrée croissante jusqu'à ce qu'elle s'ouvre ; la pression de réglage est vérifiée et la vanne est inspectée pour vérifier l'étanchéité du siège après sa remise en place.

Problèmes de maintenance courants

• Fuite du siège : Le problème le plus courant constaté lors de l’inspection. Causé par une contamination du processus sur le siège, des dommages causés par le broutage ou la corrosion. L'orifice D, étant une petite vanne, est particulièrement sensible à la contamination par des particules bloquant le siège.
• Fatigue ou corrosion des ressorts : Les ressorts perdent de la tension avec le temps, en particulier en cas de service à haute température ou corrosif. Un ressort fatigué fera dériver la pression de réglage vers le bas.
• Obstruction d'entrée : L'accumulation de débris à l'entrée restreint le débit à travers l'orifice D et peut empêcher la vanne d'atteindre sa levée complète. Les grilles d'entrée, le cas échéant, doivent être régulièrement nettoyées.
• Accumulation de contre-pression de sortie : Une tuyauterie de refoulement partiellement bloquée augmente la contre-pression et affecte la pression de réglage et la capacité de décharge des soupapes de sécurité conventionnelles (non équilibrées).

Normes réglementaires régissant les soupapes de sécurité avec désignation d'orifice D

Les soupapes de sécurité, y compris celles portant les désignations d'orifice D et D-4, doivent être conformes à un ensemble de codes et de normes. Comprendre quelles normes s'appliquent à votre installation spécifique est essentiel pour la conformité légale et un fonctionnement sûr.

• ASME Section I : Couvre les chaudières électriques. Les soupapes de sécurité des chaudières doivent être certifiées ASME et estampillées du symbole « V », indiquant qu'elles ont réussi les tests de certification de capacité dans un laboratoire d'essais reconnu.
• ASME Section VIII : Couvre les récipients sous pression. Les soupapes de surpression doivent porter le cachet « UV » pour les soupapes de surpression ou le cachet « UD » pour les disques de rupture. L'orifice D est couramment utilisé dans les applications de la Section VIII.
• Norme API 526 : Établit des normes dimensionnelles et matérielles pour les soupapes de surpression à brides en acier utilisées dans les industries pétrolières et chimiques. Définit la surface effective de l'orifice D comme étant de 0,110 po².
• Norme API 520 (parties I et II) : Fournit des conseils en matière de dimensionnement, de sélection et d’installation pour les dispositifs de décompression. La partie I couvre la conception et le dimensionnement ; La partie II couvre les exigences d'installation, y compris la conception des canalisations d'entrée et de sortie afin d'éviter les vibrations et les contre-pressions excessives.
• Norme API 521 : Couvre les systèmes de décompression et de dépressurisation, y compris la conception des systèmes de torchage et de ventilation. Lecture obligatoire lors de la conception du système de refoulement des soupapes de sécurité.
• DESP (Directive Équipements Sous Pression) 2014/68/UE : Cadre européen équivalent régissant les dispositifs de décompression, y compris les soupapes de sécurité, utilisés dans les États membres de l'UE.
• Code d'inspection du Conseil national (NBIC / NB-23) : Régit l'installation, l'inspection et la réparation des dispositifs de décompression dans les juridictions qui l'ont adopté, principalement aux États-Unis et au Canada.
