Quels sont les différents types de soupapes de sécurité ?

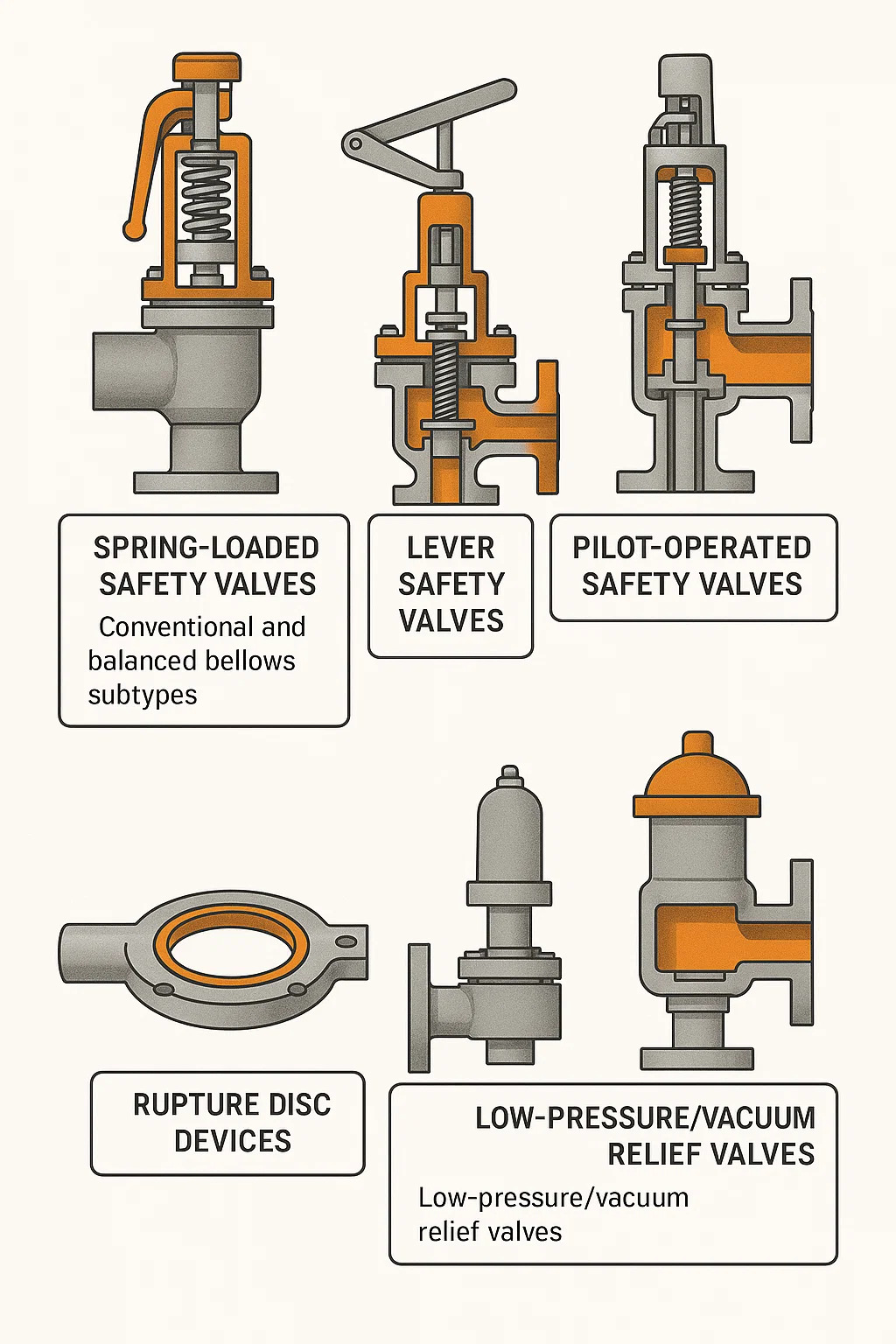

Soupapes de sécurité sont des dispositifs essentiels pour protéger les équipements sous pression. Ils s'ouvrent automatiquement lorsque la pression dépasse une limite prédéfinie, libérant le fluide (tel qu'un gaz ou un liquide), évitant ainsi tout dommage ou tout danger à l'équipement. En fonction de leur mode de fonctionnement et de leurs caractéristiques structurelles, les principaux types sont :

1. Soupapes de sécurité à ressort

Il s’agit du type le plus courant et le plus basique, utilisant la force d’un ressort pour contrecarrer la pression interne du système.
Principe de fonctionnement : sous une pression de fonctionnement normale, le ressort presse fermement le disque de la vanne contre le siège de la vanne, maintenant ainsi un joint. Lorsque la pression du système dépasse la force réglée du ressort, le disque de la vanne est soulevé et le fluide commence à s'écouler.
Caractéristiques : Structure relativement simple et haute fiabilité.
Sous-types :
Conventionnel : la contre-pression de décharge affecte directement la pression d'ouverture réglée.
Soufflet équilibré : utilise un soufflet pour contrecarrer l'effet de la contre-pression sur la pression d'ouverture de la vanne, garantissant une ouverture précise même sous des contre-pressions variables.

2. Soupapes de sécurité à levier

Ce type de soupape de sécurité utilise une combinaison d'un levier et d'un contrepoids pour fournir la force de fermeture.
Principe de fonctionnement : un levier est relié au disque de valve et un contrepoids mobile est suspendu à l'autre extrémité du levier. En ajustant la position du contrepoids sur le levier, la pression d'ouverture de la vanne peut être réglée avec précision.
Caractéristiques : Structure relativement volumineuse, souvent utilisée dans les gros équipements tels que les chaudières à vapeur, facilitant le levage manuel de la vanne pour une vidange régulière (appelée « purge manuelle » ou « ventilation manuelle »). Moins largement utilisé dans l'industrie moderne que les types à ressort.

3. Soupapes de sécurité pilotées

Ce type utilise la pression du système lui-même pour contrôler l'ouverture et la fermeture de la vanne, composée d'une vanne principale et d'un petit dispositif de commande (vanne pilote).
Principe de fonctionnement : La vanne pilote détecte d'abord la pression du système. Lorsque la pression atteint la valeur définie, la vanne pilote s'ouvre, libérant la pression en haut de la vanne principale, permettant à la pression du système de pousser la vanne principale à s'ouvrir et d'effectuer une décharge à grande échelle.
Caractéristiques :
Ouverture plus précise : La pression peut être très proche de la consigne avant ouverture.
Grand volume de décharge : la vanne principale peut être très grande.
Adaptées aux systèmes haute pression : par rapport aux vannes à ressort, elles peuvent être conçues pour être plus compactes tout en gérant des débits importants.

4. Dispositifs de disque de rupture

Il ne s’agit pas à proprement parler d’une valve traditionnelle, mais plutôt d’un dispositif de décompression à usage unique.
Principe de fonctionnement : Il s’agit d’une fine membrane métallique pré-calibrée (ou d’un matériau non métallique) installée sur un conteneur. Lorsque la pression du récipient atteint une valeur spécifique, la membrane se rompt instantanément, relâchant rapidement la pression.
Caractéristiques :
Vitesse de réponse extrêmement rapide.
À usage unique : Doit être remplacé après rupture.
Peut être utilisé en combinaison avec des soupapes de sécurité : Le disque de rupture est situé du côté entrée de la soupape de sécurité pour protéger la soupape de sécurité de la corrosion ou éviter des fuites mineures.

5. Soupapes de surpression basse pression/vide

Ces soupapes de sécurité sont spécifiquement conçues pour protéger les grands conteneurs tels que les réservoirs de stockage contre la déformation ou les dommages dus à une pression excessive ou au **vide (pression interne extrêmement faible)**.
Principe de fonctionnement :
Décompression : lorsque la pression interne dépasse la valeur définie, la vanne s'ouvre pour libérer le gaz interne.
Soulagement du vide : lorsque la pression interne tombe en dessous de la pression atmosphérique (créant un vide), la vanne s'ouvre pour aspirer de l'air extérieur, équilibrant ainsi les pressions interne et externe.
Caractéristiques : Protects the structural integrity of the storage tank and is typically used in low-pressure environments.
