Quelle est la différence entre une soupape de sécurité et un PRV ? Explication détaillée de la différence

Bien que soupapes de sécurité et les soupapes de surpression (PRV) se ressemblent beaucoup et sont même utilisées de manière interchangeable dans de nombreuses situations, elles présentent en fait des différences significatives dans leurs caractéristiques et leurs principes de fonctionnement.

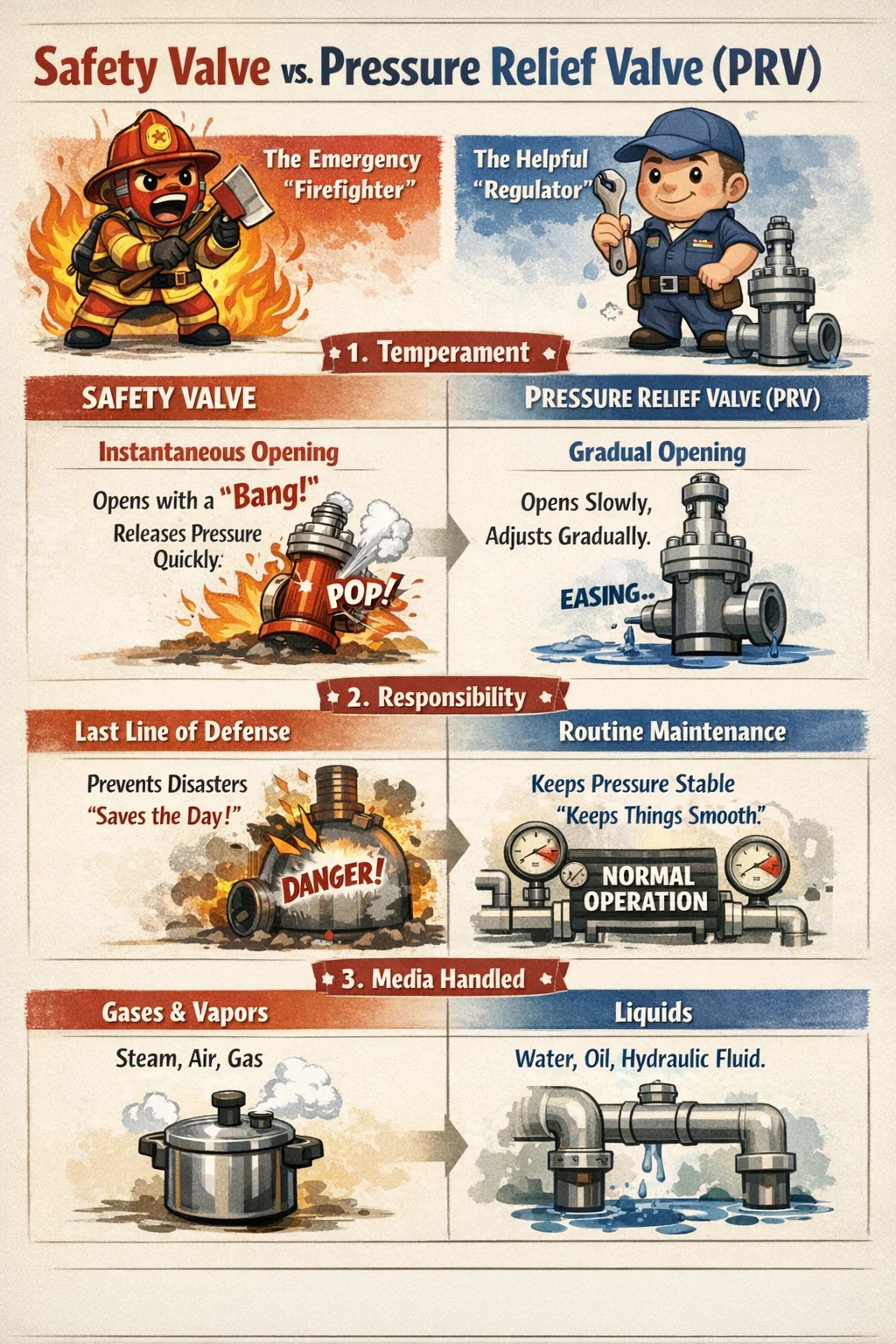

Vous pouvez les considérer comme deux types différents de « gardes du corps » : l'un est un assistant utile qui règle les choses de manière régulière, tandis que l'autre est un pompier d'urgence qui n'intervient qu'en cas d'absolue nécessité.

1. Différents tempéraments : ouverture instantanée ou ouverture progressive

Soupape de sécurité : Il a un tempérament très explosif. Une fois que la pression dans le système atteint le point de consigne, il s'ouvrira complètement avec un « bang ». Son objectif est de relâcher l’excès de pression le plus rapidement possible, à la manière d’une avant-garde agissant de manière très décisive.
Soupape de surpression (PRV) : Son caractère est plus doux et rationnel. Il ne s'ouvre pas d'un seul coup, mais s'ouvre progressivement proportionnellement à la pression qui dépasse le point de consigne. Si la pression est légèrement élevée, il s'ouvre un peu pour relâcher un peu de pression ; si la pression est plus élevée, il s'ouvre un peu plus.

2. Différentes responsabilités : dernière ligne de défense ou maintenance de routine

Soupape de sécurité : Elle est généralement considérée comme la dernière ligne de défense. Ce n'est que lorsque d'autres dispositifs de contrôle tomberont en panne et que la situation sera très critique qu'il interviendra pour « sauver la situation ». Sa tâche principale est d'éviter de graves dommages à l'équipement dus à une pression excessive.
Soupape de surpression : elle ressemble plus à un régulateur de pression. Son objectif est de maintenir la pression dans le système dans une plage stable et confortable. En fonctionnement quotidien, il peut s'ouvrir et se fermer fréquemment, aidant ainsi le système à « respirer » et empêchant de grandes fluctuations de pression.

3. Différents supports traités : gaz vs liquides

Soupape de sécurité : elle est particulièrement adaptée à la manipulation de gaz et de vapeurs sujets à l'expansion. Une pression excessive dans les gaz pouvant avoir des conséquences graves, sa capacité de décharge instantanée est nécessaire. Des exemples courants incluent la soupape de sécurité sur un autocuiseur domestique ou une grande chaudière à vapeur.
Soupape de surpression : On la trouve plus couramment dans les systèmes liquides, tels que les conduites d’eau et les conduites d’huile hydraulique. Les liquides ne se dilatent pas aussi violemment que les gaz, donc libérer progressivement une partie du liquide pour réduire la pression est efficace sans provoquer de choc important dans le système.
