À quelle fréquence les soupapes de sécurité doivent-elles être inspectées ? Un guide complet

À quelle fréquence les soupapes de sécurité doivent-elles être inspectées ?

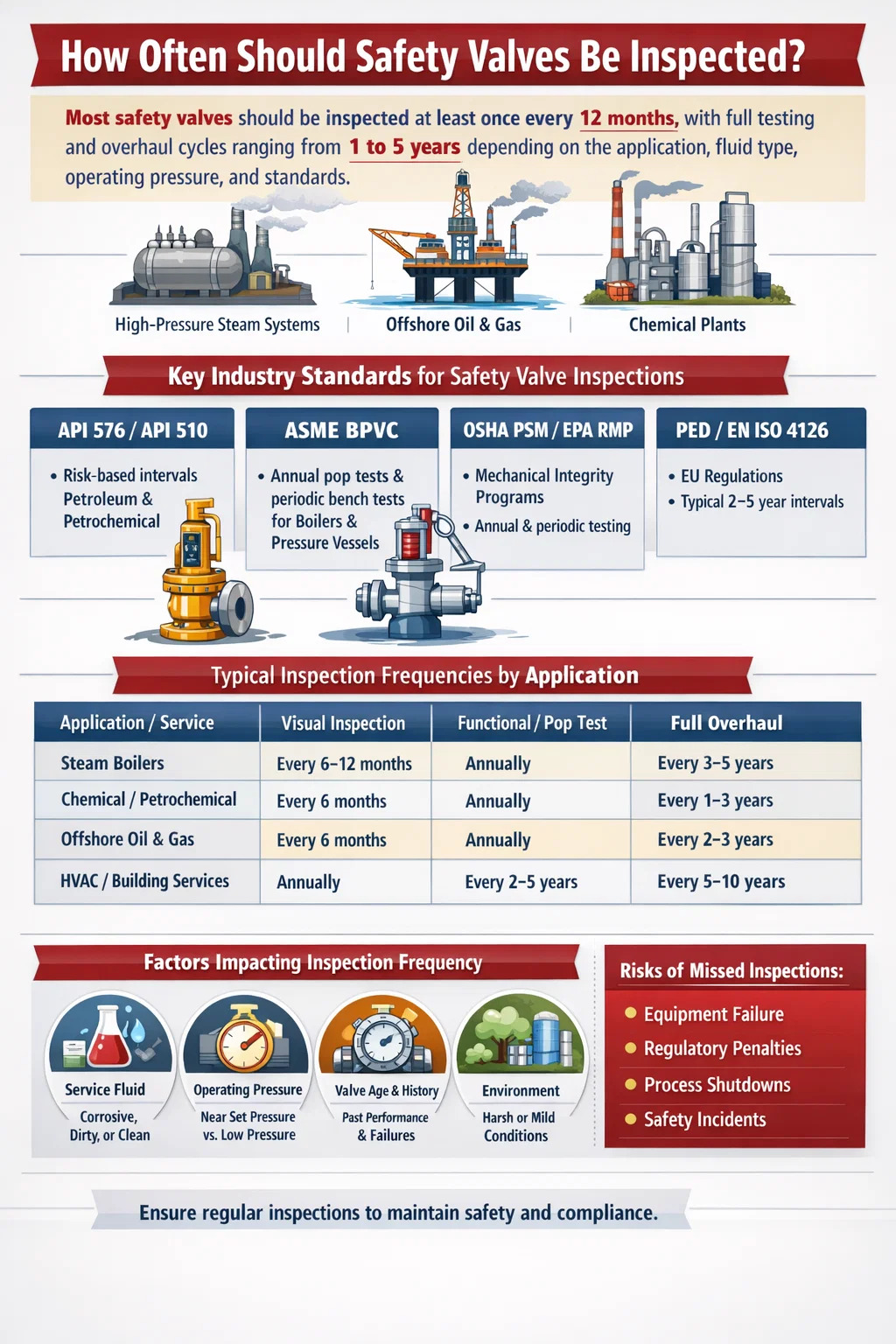

La réponse directe : la plupart des soupapes de sécurité doivent être inspectées au moins une fois tous les 12 mois , avec des cycles complets de tests et de révision allant de 1 à 5 ans en fonction de l'application, du type de fluide, de la pression de fonctionnement et des normes réglementaires applicables. Cependant, il ne s’agit pas d’une règle universelle. Les systèmes de vapeur à haute pression, les usines de traitement chimique et les installations pétrolières offshore ont chacun leurs propres intervalles d'inspection, et le non-respect du calendrier correct peut entraîner une panne catastrophique de l'équipement, des sanctions réglementaires ou la mort.

Soupapes de sécurité - également appelées soupapes de surpression (PRV), soupapes de sécurité de pression (PSV) ou soupapes de surpression selon le contexte - font partie des composants les plus critiques de tout système sous pression. Leur seul objectif est d'ouvrir à une pression prédéterminée et de relâcher l'excès de pression avant qu'il ne puisse endommager l'équipement ou mettre le personnel en danger. Lorsqu'ils ne s'ouvrent pas, les conséquences vont de l'endommagement des canalisations jusqu'aux explosions catastrophiques des navires. Lorsqu’ils ne ferment pas correctement après ouverture, ils créent des pertes de processus coûteuses et introduisent des risques de contamination.

Définir la bonne fréquence d’inspection n’est donc pas une tâche administrative mineure. Il s'agit d'un élément essentiel de la gestion de la sécurité de l'usine, de l'intégrité des processus et de la conformité légale.

Normes industrielles qui régissent les intervalles d’inspection des soupapes de sécurité

Plusieurs normes et codes internationaux majeurs définissent le cadre de la fréquence à laquelle les soupapes de sécurité doivent être testées et inspectées. Comprendre quelle norme s’applique à votre exploitation est le point de départ de l’élaboration de tout programme d’inspection.

API 510 et API 576

L'American Petroleum Institute API 576 (Inspection des dispositifs de décompression) est la norme la plus largement référencée au monde pour l’inspection des soupapes de surpression dans les industries pétrolière et pétrochimique. L'API 576 n'impose pas un intervalle fixe mais fournit plutôt un cadre basé sur les risques. Il indique que les intervalles d'inspection doivent être basés sur l'historique de la vanne, les conditions de service et les conséquences d'une défaillance. Les intervalles typiques référencés dans la pratique industrielle sous API 576 vont de 5 ans pour des services propres et non corrosifs aussi souvent que annuellement ou moins pour les services encrassés, corrosifs ou sales .

L'API 510 (Pressure Vessel Inspection Code) complète cela en exigeant que les dispositifs de décompression soient inspectés et testés selon un calendrier déterminé par un inspecteur qualifié ou un ingénieur en sécurité des procédés, en tenant compte de l'environnement de service et de tout historique de dysfonctionnement.

Code ASME des chaudières et des appareils sous pression (BPVC)

Les sections I (chaudières électriques) et VIII (appareils à pression) de l'ASME BPVC exigent que les soupapes de sécurité des chaudières et des appareils à pression soient testées régulièrement. Pour les chaudières électriques, de nombreuses juridictions exigent un test physique de pop au moins une fois par an , souvent lors de pannes programmées. Les normes ASME exigent également que toute vanne en service depuis une certaine période soit retirée pour des tests au banc, avec des intervalles ne dépassant généralement pas 5 ans dans la plupart des juridictions.

Exigences OSHA PSM et EPA RMP

Aux États-Unis, les installations couvertes par la norme Process Safety Management (PSM) de l'OSHA (29 CFR 1910.119) et le programme de gestion des risques (RMP) de l'EPA doivent maintenir un programme d'intégrité mécanique qui comprend des dispositifs de décompression. Ces réglementations exigent des procédures d'inspection et de test documentées, des enregistrements écrits de toutes les inspections et des mesures correctives lorsque des lacunes sont détectées. Bien que les réglementations ne précisent pas d'intervalle universel, elles obligent l'employeur à établir des intervalles basés sur les recommandations des fabricants et les bonnes pratiques d'ingénierie – ce qui, en pratique, signifie généralement des inspections visuelles annuelles et des tests fonctionnels périodiques.

DESP et EN ISO 4126 (Union européenne)

En Europe, la directive sur les équipements sous pression (DESP 2014/68/UE) et la norme associée EN ISO 4126 régissent les exigences de conception et de sécurité des dispositifs de décompression. Les réglementations nationales des États membres de l’UE précisent ensuite les intervalles d’inspection. En Allemagne, par exemple, le BetrSichV (règlement de sécurité industrielle) exige généralement un test des soupapes de sécurité tous les 2 à 5 ans en fonction de la classe de pression et de la catégorie du fluide, avec des inspections visuelles annuelles dans la plupart des milieux industriels.

Intervalles d'inspection recommandés par type d'application

Étant donné qu'aucun intervalle unique ne s'applique universellement, le tableau ci-dessous résume les fréquences d'inspection recommandées ou couramment pratiquées dans les principales catégories d'applications.

Facteurs qui déterminent la fréquence à laquelle les soupapes de sécurité doivent être inspectées

La fréquence des inspections n’est jamais déterminée isolément. Une gamme de facteurs opérationnels et environnementaux doivent être évalués lors de la définition ou de l’ajustement du calendrier d’inspection de toute soupape de surpression.

Caractéristiques des fluides de service

La nature du fluide circulant dans le système a peut-être la plus grande influence sur la rapidité avec laquelle une soupape de sécurité se dégrade. Les fluides peuvent être largement classés comme propres, encrassants ou corrosifs, et chaque catégorie exige des intervalles d'inspection différents.

• Vapeur propre ou gaz inerte : Ce sont les services les plus indulgents. Les vannes peuvent rester fiables jusqu'à 5 ans entre des révisions complètes si les conditions de fonctionnement sont stables.
• Acides ou alcalis corrosifs : Une attaque chimique sur le disque, le siège et le ressort peut dégrader considérablement la précision de la pression de réglage en 12 mois. Les tests fonctionnels annuels constituent la fréquence minimale acceptable.
• Prestations sales ou polymérisantes : Les fluides qui transportent des solides ou qui polymérisent avec le temps peuvent faire coller le disque de la vanne au siège – ce que l'on appelle « mijotage de vanne » ou « verrouillage du siège » – rendant la vanne inutilisable en cas de besoin. Ces applications nécessitent les intervalles d’inspection les plus fréquents, parfois aussi courts que tous les 3 à 6 mois.
• Fluides visqueux ou à haute température : Ceux-ci accélèrent l’usure des composants internes et peuvent provoquer une fatigue thermique dans l’ensemble ressort.

Pression de fonctionnement par rapport à la pression de réglage

Les soupapes de sécurité qui fonctionnent à proximité de leur pression de réglage subissent un phénomène connu sous le nom de « mijotage », dans lequel le disque se soulève légèrement avant que la pression de décharge maximale ne soit atteinte. Ce soulèvement partiel répété provoque une usure du siège et peut entraîner des fuites, réduisant ainsi la capacité d'étanchéité efficace de la vanne. Vannes fonctionnant à plus de 90 % de leur pression de tarage doivent être inspectés plus fréquemment que ceux fonctionnant à 70 % ou moins. La recommandation générale est de maintenir une pression de fonctionnement ne dépassant pas 90 % de la pression de réglage pour les vannes à ressort et pas plus de 80 % pour les soupapes de sûreté pilotées dans les applications sensibles.

Âge des vannes et performances historiques

Une vanne avec un historique d'inspection propre et des lectures de pression de réglage cohérentes sur plusieurs cycles de test peut justifier un intervalle plus long entre les révisions. À l’inverse, une vanne qui a déjà échoué à un test anti-pop, qui a fui au niveau du siège ou qui a nécessité un réglage de la pression de réglage doit être soumise à un cycle d’inspection plus court, quelle que soit la catégorie de service général. Cette approche historique constitue le fondement des méthodologies d’inspection basées sur les risques (RBI) largement utilisées dans le secteur pétrolier et gazier.

Nombre d'actionnements

Chaque fois qu'une soupape de sécurité s'ouvre et se ferme, les surfaces d'appui subissent un impact mécanique. Les vannes à cycles élevés – celles qui s’ouvrent fréquemment en raison de l’instabilité du processus ou d’un dimensionnement excessif – s’usent beaucoup plus rapidement que les vannes qui s’actionnent rarement. Une vanne qui s'est ouverte plus de 10 fois au cours d'une période de service doivent être inspectés visuellement et testés fonctionnellement avant le prochain intervalle programmé.

Conditions ambiantes et environnementales

Les installations extérieures dans des environnements humides, marins ou très pollués se corrodent plus rapidement que les installations intérieures. Les vannes exposées à des précipitations directes, à des brouillards salins ou à des atmosphères très humides nécessitent des inspections externes plus fréquentes pour vérifier l'obstruction du capuchon d'aération, la corrosion du corps et l'intégrité du boîtier du ressort.

Types d’inspections des soupapes de sécurité et ce que chacune implique

Toutes les inspections n’ont pas la même portée. Il existe quatre niveaux distincts d’activité d’inspection, chacun répondant à un objectif différent et exigeant un niveau différent de compétences et de ressources.

Niveau 1 : Inspection visuelle externe

Il s’agit du contrôle le plus élémentaire et le plus fréquemment effectué. Il n’est pas nécessaire que la vanne soit mise hors service. Un opérateur ou un inspecteur qualifié examine visuellement la vanne pour :

• Signes de fuite au-delà du siège (résidus de fluide de procédé, taches, dépôts cristallins)
• Corrosion, piqûres ou dommages mécaniques sur le corps et le chapeau de la vanne
• Bouchons d'aération et trous de drainage bloqués ou endommagés
• Sceaux d'inviolabilité et goupilles de verrouillage desserrés ou manquants
• Orientation d'installation correcte et état de la tuyauterie de refoulement
• Données de plaque signalétique lisibles correspondant aux dossiers d'ingénierie

Des inspections visuelles doivent être effectuées au moins une fois par an pour la plupart des applications industrielles et tous les 3 à 6 mois dans des environnements de service agressifs.

Niveau 2 : Tests fonctionnels in situ

Les tests in situ, également appelés tests en ligne ou tests sur le terrain, vérifient que la vanne s'ouvrira à ou près de sa pression de réglage désignée sans la retirer de la ligne de traitement. Cette opération est généralement effectuée à l'aide de l'une des deux méthodes suivantes :

• Test de levage manuel : Un levier de levage est utilisé pour ouvrir partiellement la vanne afin de vérifier le libre mouvement du disque. Il s'agit uniquement d'un contrôle qualitatif et ne vérifie pas la précision de la pression réglée.
• Test de pression contrôlée : À l’aide d’un équipement de test portable (tel que les outils de test HYTORK ou Furmanite), une pression contrôlée est appliquée à l’entrée de la vanne pendant qu’elle reste connectée au système. La pression d'ouverture réelle est mesurée et comparée à la pression de réglage indiquée.

Les tests in situ sont précieux car ils évitent les coûts et les interruptions de processus liés au retrait des vannes tout en générant des données quantitatives. Elle présente cependant des limites : elle ne peut pas évaluer en détail la corrosion interne ou l’état du siège.

Niveau 3 : Tests sur banc (Pop Test)

Les tests au banc nécessitent de retirer la vanne du service et de la transporter vers un atelier ou une installation de test de vannes. La vanne est montée sur un banc d'essai et mise sous pression jusqu'à son ouverture. La pression d'ouverture réelle, l'étanchéité du siège et la pression de réinsertion sont toutes mesurées et documentées. Les normes ASME exigent que la pression d'ouverture soit inférieure à ± 3 % de la pression de réglage estampillée pour la plupart des applications (± 2 % pour un service vapeur supérieur à 70 psig).

Les tests au banc constituent la méthode la plus précise pour vérifier les performances des vannes et sont exigés à intervalles réguliers par la plupart des autorités réglementaires pour les récipients sous pression et les chaudières. Il permet également à l'inspecteur d'examiner directement les composants internes.

Niveau 4 : Démontage complet, inspection et révision

Une révision complète implique le démontage complet de la soupape de sécurité, l'inspection de tous les composants internes, le remplacement des pièces d'usure (disque, siège de buse, ressort, joints et guide), le remontage et les tests au banc avant la réinstallation. Il s'agit de la forme d'inspection la plus complète et elle est généralement requise chaque 3 à 5 ans , ou chaque fois qu'une vanne a échoué à un test fonctionnel, a été impliquée dans un perturbation du processus ou a été exposée à un événement anormal tel qu'un incendie ou une surpression sévère.

Après une révision complète, la vanne doit être recertifiée, refermée avec des sceaux métalliques inviolables et ses dossiers d'inspection mis à jour avec les nouvelles données de test de pression réglée, les pièces remplacées et l'identité du technicien effectuant le travail.

Inspection basée sur les risques (RBI) comme alternative aux intervalles fixes

L'approche traditionnelle consistant à appliquer un intervalle d'inspection fixe, par exemple tous les 2 ans pour toutes les soupapes de sécurité d'une usine, est de plus en plus remplacée par l'inspection basée sur les risques (RBI). RBI est une méthodologie qui combine la probabilité de défaillance avec les conséquences d'une défaillance afin de déterminer la stratégie d'inspection la plus appropriée pour chaque vanne individuelle.

En vertu du RBI, une soupape de sécurité protégeant un tambour de vapeur haute pression dans une centrale électrique peut être inspectée chaque année, tandis qu'une soupape de sûreté sur un système de purge à l'azote basse pression dans la même installation peut ne nécessiter une inspection que tous les 5 ans. Cette approche ciblée réduit les coûts de maintenance inutiles tout en concentrant les ressources sur les équipements les plus à risque.

API 581 (Risk-Based Inspection Technology) fournit une méthodologie détaillée pour appliquer le RBI aux dispositifs de décompression. Un résultat clé du processus RBI est un analyse du taux de demande — une estimation de la fréquence à laquelle une soupape de sécurité est susceptible d'être appelée à s'ouvrir au cours d'une période donnée. Les vannes très sollicitées nécessitent des inspections plus fréquentes pour confirmer qu’elles restent fonctionnelles. Les vannes avec des taux de demande très faibles peuvent bénéficier d'intervalles plus longs, mais seulement si les conséquences de leur défaillance sont également faibles.

Pour les installations comportant un grand nombre de soupapes de sécurité, le RBI peut entraîner Réduction de 30 à 50 % de la charge totale de travail d'inspection par rapport aux programmes à intervalles fixes, sans compromettre la sécurité, à condition que l'analyse des risques soit menée de manière rigoureuse et tenue à jour en fonction de l'évolution des conditions du processus.

Modes de défaillance courants détectés lors de l’inspection des soupapes de sécurité

Comprendre ce que les inspecteurs découvrent réellement lorsqu'ils examinent les soupapes de sécurité renforce l'importance d'une inspection régulière. Les modes de défaillance suivants sont les plus fréquemment documentés dans les programmes d’inspection industrielle.

Fuite du siège

Les fuites du siège – où la vanne laisse passer un petit débit continu de fluide même lorsqu’elle est complètement fermée – sont le défaut le plus courant constaté lors des tests au banc. Cela résulte de dommages à la surface du siège causés par un mijotage, une corrosion ou un impact de particules solides. Une soupape de sécurité qui fuit représente non seulement une perte de processus, mais peut également provoquer une érosion supplémentaire du disque au fil du temps, entraînant une perte totale de la capacité d'étanchéité. Des études industrielles indiquent que entre 25 % et 40 % des soupapes de sécurité mises hors service présentent des fuites de siège mesurables au moment du contrôle.

Définir la dérive de pression

Les ressorts peuvent perdre de la tension avec le temps en raison des cycles thermiques, de la corrosion ou de la fatigue du matériau. Cela entraîne une dérive de la pression d'ouverture réelle en dessous ou au-dessus de la pression de réglage indiquée. Une vanne avec une pression de réglage de 100 psi qui a dérivé pour s'ouvrir à 80 psi offre une protection insuffisante contre la surpression. À l’inverse, une vanne qui a dérivé vers le haut et s’ouvre maintenant à 115 psi expose le système à une surpression potentiellement dommageable avant que la vanne ne se relâche. Dérive de pression de réglage supérieure à 5 % par rapport à la valeur indiquée nécessite généralement le remplacement du ressort et une recertification.

Tuyauterie ou évent de refoulement bloqué

Une tuyauterie de refoulement bloquée – en raison d'une nidification d'oiseaux, d'une formation de glace, d'une accumulation de débris ou d'une installation incorrecte de la vanne – crée une contre-pression qui peut empêcher la vanne de s'ouvrir à sa pression de réglage. Il s'agit d'un mode de défaillance particulièrement dangereux car la vanne peut sembler entièrement fonctionnelle lors d'une inspection visuelle alors qu'elle est en réalité incapable de se dégonfler. La tuyauterie de refoulement doit être inspectée à chaque inspection programmée pour déceler tout blocage, potentiel de contre-pression excessive et itinéraire de drainage correct.

Corrosion du disque ou de la buse

La corrosion interne des surfaces du disque et du siège de buse est un problème important dans les environnements à vapeur humide, acide ou contenant des chlorures. Les piqûres de ces surfaces usinées avec précision détruisent le joint métal sur métal dont dépend la vanne pour une fermeture étanche après le soulagement. Une fois les surfaces d'appui piquées, le meulage et le rodage peuvent les restaurer dans une mesure limitée, mais les composants gravement corrodés doivent être entièrement remplacés.

Corrosion ou fatigue printanière

Le ressort de compression à l’intérieur d’une soupape de sécurité est un élément porteur essentiel. Les piqûres de corrosion sur le fil à ressort réduisent sa section efficace, ce qui peut provoquer une rupture inattendue sous la contrainte de fonctionnement. Les ressorts fracturés ont été documentés comme étant à l’origine de défaillances catastrophiques des soupapes de sécurité lors de plusieurs incidents industriels. Les ressorts présentant une corrosion, une déformation ou une fissure superficielle visible doivent être remplacés immédiatement.

Exigences en matière de documentation et de tenue de registres

Chaque inspection des soupapes de sécurité doit être soigneusement documentée. Les normes réglementaires, notamment OSHA PSM, API 510 et la plupart des réglementations nationales européennes, exigent des enregistrements écrits qui peuvent être audités pour démontrer leur conformité. Le dossier d’inspection de chaque vanne doit inclure :

• Numéro d'étiquette de la vanne, numéro de série et emplacement dans le processus
• Pression de réglage estampillée et pression d'ouverture mesurée pendant le test
• Date de l'inspection et identité de l'inspecteur ou du technicien qualifié
• Description des défauts constatés et des actions correctives prises
• Pièces remplacées lors de la révision
• Résultats des tests au banc après réparation
• Prochaine date d'inspection prévue
• Numéro de sceau appliqué après le test (pour détecter un réglage non autorisé)

Ces enregistrements doivent être conservés pendant toute la durée de vie de l'équipement dans la plupart des juridictions, et au minimum pendant une période s'étendant bien au-delà de l'intervalle d'inspection suivant. De nombreuses installations utilisent des systèmes de gestion informatisés de la maintenance (GMAO) tels que SAP PM ou IBM Maximo pour gérer les enregistrements d'inspection des soupapes de sécurité ainsi que d'autres données de gestion des actifs.

Il est à noter que l'absence de dossiers d'inspection appropriés constitue en soi une violation de la réglementation sous OSHA PSM, que les vannes soient ou non en bon état. Lors d'un audit PSM ou d'une enquête sur un incident de processus, les inspecteurs demanderont ces enregistrements comme preuve principale de la conformité à l'intégrité mécanique.

Que se passe-t-il lorsque les inspections des soupapes de sécurité sont manquées

Les conséquences du non-respect du calendrier d’inspection des soupapes de sécurité ne sont pas théoriques. Plusieurs incidents industriels majeurs survenus au cours des dernières décennies ont été directement ou partiellement attribués à des défaillances des soupapes de surpression causées par une inspection inadéquate.

Lors de l'explosion de la raffinerie BP de Texas City en 2005, qui a tué 15 travailleurs et blessé 180 autres, les conclusions de l'enquête incluaient un entretien et une inspection inadéquats des systèmes de décompression comme facteur contributif. L'enquête ultérieure de l'OSHA a abouti à amendes dépassant 21 millions de dollars , avec des échecs du programme d'intégrité mécanique - y compris une gestion inadéquate des dispositifs de décompression - cités en bonne place.

Les conséquences plus courantes des inspections manquées des soupapes de sécurité comprennent :

• Sanctions réglementaires : Les citations OSHA PSM pour défaillances de l'intégrité mécanique entraînent généralement des pénalités allant de 15 000 $ à 156 259 $ par violation, les violations délibérées atteignant des niveaux plus élevés.
• Conséquences en matière d'assurance : De nombreux assureurs de propriété industrielle et de responsabilité civile exigent comme condition de couverture la preuve de la conformité de l’inspection des vannes. Un cycle d’inspection manqué peut annuler la couverture pour tout incident impliquant une défaillance du système de pression.
• Arrêts imprévus : Une soupape de sécurité qui ne s'ouvre pas ou reste ouverte lors d'un événement opérationnel peut déclencher un arrêt forcé qui, dans une usine de traitement continu, peut coûter des centaines de milliers de dollars par jour en perte de production.
• Dommages matériels en cascade : Une soupape de sécurité qui ne s'ouvre pas lors d'un véritable événement de surpression expose le récipient, l'échangeur de chaleur ou la tuyauterie protégés à des pressions dépassant leurs limites de conception, provoquant potentiellement une rupture et des dommages en aval à d'autres équipements.

Étapes pratiques pour élaborer un programme d’inspection des soupapes de sécurité

Pour les installations qui établissent ou améliorent un programme de gestion des soupapes de sécurité, la séquence suivante fournit une approche structurée.

1. Créez un registre de vannes complet : Compilez une liste de chaque soupape de sécurité de l'installation, y compris le numéro d'étiquette, l'emplacement, le fluide de service, la pression de réglage, la taille de l'entrée, le matériau du corps et la date d'installation. Ce registre est la base de tout le programme.
2. Classer les vannes par gravité de service : Attribuez chaque vanne à une catégorie de service (propre, encrassée ou corrosive) et identifiez celles présentant des taux de demande élevés ou des conséquences de défaillance élevées. Ces classifications détermineront la fréquence des inspections.
3. Définir les intervalles d'inspection : À l'aide de la norme réglementaire applicable (API 576, ASME, réglementations locales), définissez un intervalle d'inspection spécifique pour chaque vanne ou groupe de vannes. Documentez la justification de chaque intervalle attribué, en particulier s’il s’écarte de la norme par défaut.
4. Planifiez des inspections par rapport aux fenêtres de maintenance planifiées : Dans la mesure du possible, alignez les tests des soupapes de sécurité sur les arrêts ou les arrêts planifiés afin de minimiser l'impact sur la production. Pour les programmes de tests en ligne, planifiez des tests in situ pendant les périodes de fonctionnement stable.
5. Qualifiez vos ressources de tests : Assurez-vous que les inspecteurs et les techniciens effectuant des travaux sur les soupapes de sécurité sont qualifiés selon la norme applicable. La section VIII de l'ASME, par exemple, exige que les tests de vannes soient effectués par du personnel travaillant sous le sceau « VR » du National Board (NB) pour les travaux de réparation et de test.
6. Tenir et examiner les dossiers d'inspection : Après chaque inspection, mettez à jour le registre des vannes avec les résultats des tests, les conclusions et la prochaine date prévue. Examinez le programme global chaque année pour ajuster les intervalles en fonction de l’historique d’inspection accumulé.
7. Enquêtez sur chaque échec : Toute vanne qui échoue à un test fonctionnel (qu'elle s'ouvre tôt, s'ouvre tard ou ne parvient pas à se réinstaller) doit déclencher une enquête formelle sur les causes profondes avant que la vanne ne soit remise en service. Comprendre pourquoi une valve a échoué est essentiel pour prévenir la récidive et justifier tout ajustement de l'intervalle.

Différences entre les types de soupapes de sécurité et leurs implications en matière d'inspection

Tous les dispositifs de décompression ne sont pas identiques et le type de dispositif installé affecte la manière dont il doit être inspecté et à quelle fréquence.

Soupapes de sécurité à ressort

Le type le plus courant dans les applications industrielles. La pression d'ouverture est déterminée par la force du ressort agissant sur le disque. Les vannes à ressort sont sujettes à la fatigue des ressorts, à l'usure des sièges et à la corrosion. Ils nécessitent à la fois une inspection visuelle externe et des tests périodiques pour vérifier la pression de réglage. Les intervalles de révision complète varient généralement de 1 à 5 ans selon la prestation.

Soupapes de sûreté pilotées (PORV)

Les PORV utilisent une petite vanne pilote pour détecter la pression du système et actionner la vanne principale. Elles sont capables d'une fermeture plus serrée et peuvent gérer des débits plus importants plus efficacement que les vannes à ressort. Cependant, ils disposent d'un mécanisme interne plus complexe, comprenant la vanne pilote, les tubes et les connexions de détection, qui constituent tous des points de défaillance potentiels. Les PORV nécessitent généralement des procédures d'inspection plus détaillées que les vannes à ressort, et l'ensemble pilote doit être testé séparément de la vanne principale. L'inspection annuelle du système pilote est une pratique courante dans la plupart des industries de transformation.

Disques de rupture

Les disques de rupture sont des dispositifs de décompression sans refermeture qui éclatent à une pression prédéterminée pour fournir un soulagement instantané. Contrairement aux soupapes de sécurité, elles ne nécessitent pas de test anti-pop : leur « inspection » consiste principalement à vérifier que le disque n'a pas été visuellement endommagé, que le marquage de la pression d'éclatement correspond aux exigences de conception et que le disque n'a pas été en service au-delà de sa durée de vie recommandée. La plupart des fabricants de disques de rupture recommandent de les remplacer tous les 3 à 5 ans regardless of condition , car la fatigue et la corrosion peuvent provoquer une explosion prématurée ou empêcher une explosion à la pression nominale.

Dispositifs combinés (soupape de sécurité à disque de rupture)

De nombreux procédés utilisent un disque de rupture installé en amont d'une soupape de sécurité pour protéger la soupape des fluides corrosifs ou polymérisants. Cette combinaison nécessite une inspection des deux dispositifs : le disque de rupture pour vérifier son intégrité et la soupape de sécurité pour vérifier la précision de la pression réglée. Une exigence supplémentaire essentielle est surveiller la pression dans l'espace entre le disque de rupture et la soupape de sécurité . Si le disque présente une petite fuite et que l'espace entre les appareils se met sous pression, la soupape de sécurité subira une contre-pression qui réduira sa capacité de décharge efficace. Un manomètre ou un indicateur d'éclatement sur cet espace est obligatoire selon le code ASME et doit être vérifié à chaque inspection.
