Comment dimensionner une soupape de sécurité : un guide technique complet

La réponse courte : comment dimensionner une soupape de sécurité

Pour dimensionner un soupape de sécurité , vous devez calculer la capacité de décharge requise en débit massique ou volumétrique, puis sélectionner une zone d'orifice de vanne suffisamment grande pour laisser passer ce débit à la pression de réglage de la vanne plus la surpression autorisée. La formule directrice dépend de la phase fluide (gaz, vapeur ou liquide) et de normes telles que API 520 Partie I , API526 et ASME Section VIII Div. 1 définir la méthode de calcul exacte.

En pratique, le dimensionnement d'une soupape de surpression ou d'une soupape de sécurité implique quatre entrées principales :

• Débit de décharge requis (kg/h ou lb/h)
• Pression de réglage et surpression admissible (généralement 10 % pour les installations à vanne unique selon ASME)
• Contre-pression à la sortie de la vanne
• Propriétés physiques des fluides dans des conditions de soulagement

Une fois que vous avez calculé la surface d'orifice requise, vous sélectionnez la taille d'orifice standard la plus grande dans les tableaux API 526, jamais plus petite. Une soupape de sécurité sous-dimensionnée ne parvient pas à protéger le navire ; un surdimensionné bavarde, s’érode et fuit.

Pourquoi le bon dimensionnement des soupapes de sécurité est plus important que la plupart des ingénieurs ne le pensent

Une soupape de sécurité constitue la dernière ligne de défense entre un fonctionnement normal et un événement de surpression catastrophique. Un sous-dimensionnement signifie que la vanne ne peut pas couler assez vite pour empêcher le récipient de dépasser sa pression de service maximale autorisée (MAWP). Un surdimensionnement crée un problème différent mais tout aussi grave : la vanne s'ouvre, évacue une petite quantité de liquide, se ferme, puis s'ouvre à nouveau rapidement - une condition destructrice appelée bavardage .

Les bavardages endommagent le siège en quelques minutes. Une soupape de sécurité bruyante qui devrait durer 10 ans peut être détruite en un seul événement durant moins d'une heure. Les coûts de maintenance des sièges de soupape, des disques et des buses peuvent aller de 2 000 à 20 000 dollars par soupape, sans compter la perte de production.

Au-delà de l’économie, la conformité réglementaire est obligatoire. Dans la plupart des juridictions, les appareils sous pression doivent être protégés par des dispositifs de décharge dimensionnés et estampillés conformément aux codes reconnus. Aux États-Unis, Code ASME des chaudières et des appareils sous pression, section VIII est la norme principale. En Europe, la directive sur les équipements sous pression (PED) et la norme EN ISO 4126 régissent la conception. Le non-respect de ces règles entraîne une responsabilité légale et peut annuler l'assurance de l'équipement.

Termes clés que vous devez comprendre avant de déterminer la taille

Le dimensionnement des soupapes de sécurité a son propre vocabulaire. Une mauvaise compréhension d'un seul terme peut conduire à une erreur de calcul qui se propage tout au long de l'exercice de dimensionnement.

Pression de réglage

La pression d'entrée à laquelle la soupape de sécurité est réglée pour s'ouvrir. Pour un navire avec un MAWP de 100 barg, la pression de tarage ne doit pas dépasser 100 barg. La pression de réglage est gravée sur la plaque signalétique de la vanne et testée lors du réglage sur banc.

Surpression

La pression augmente au-dessus de la pression de réglage qui se produit lorsque la vanne est ouverte et s'écoule. L'ASME permet 10% de surpression pour une seule soupape de sécurité et 16% pour les cas d'incendie. La pression de décompression est égale à la pression de réglage plus la surpression.

Contre-pression

Pression à la sortie de la vanne, provoquée par le système de tuyauterie de refoulement. La contre-pression réduit la pression différentielle à travers la vanne et réduit donc la capacité. Il en existe deux types :

• Contre-pression superposée — existe avant l'ouverture de la vanne, en raison d'un collecteur sous pression ou d'une sortie fermée.
• Contre-pression accumulée — se développe uniquement lorsque la vanne coule, en raison des pertes par frottement dans la conduite de refoulement.

Les soupapes de sécurité conventionnelles sont sensibles à la contre-pression. Si la contre-pression accumulée dépasse 10 % de la pression de réglage, un soufflet équilibré ou soupape de surpression pilotée devrait être considéré.

Coefficient de décharge (Kd)

Facteur sans dimension qui prend en compte les pertes de débit à travers le corps de la vanne. L'API 520 utilise un coefficient de décharge nominal, Kd, qui est généralement d'environ 0,975 pour le service gaz/vapeur et 0,65 pour le service liquide. Les fabricants publient des valeurs Kd certifiées issues des tests de débit ASME.

Zone d'orifice requise (A)

La zone de débit minimum calculée à partir de votre service de relève. Vous faites ensuite correspondre cela à la désignation d'orifice standard la plus grande de l'API 526 (D, E, F, G, H, J, K, L, M, N, P, Q, R, T).

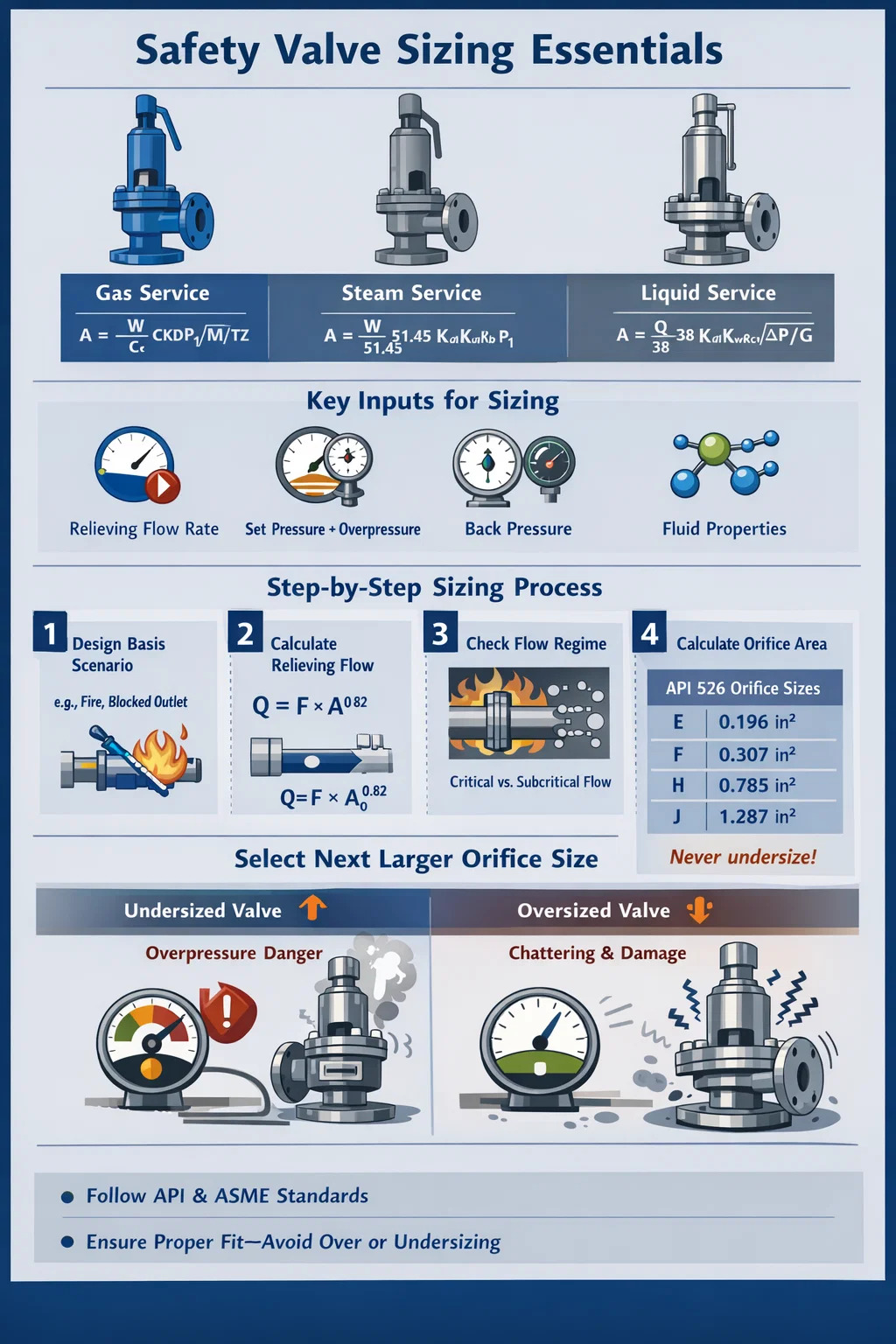

Étape par étape : Comment dimensionner une soupape de sécurité pour un service de gaz ou de vapeur

Le dimensionnement des gaz et des vapeurs utilise des équations d’écoulement compressibles. La méthodologie API 520 Partie I est la norme industrielle à cet égard. Suivez ces étapes dans l'ordre.

Étape 1 : Identifier le scénario de base de conception

Vous devez d’abord déterminer la cause de la surpression. Les scénarios courants incluent une sortie bloquée, une panne d'eau de refroidissement, une exposition au feu, une rupture de tube d'échangeur de chaleur et une réaction incontrôlable. Chaque scénario produit un flux de soulagement requis différent. Taille adaptée au cas unique le plus crédible, à moins que la philosophie d'installation n'exige des cas simultanés.

Étape 2 : Calculer le débit de décharge requis

Cela provient d’une simulation de processus ou d’un bilan thermique et matière. Pour une sortie bloquée sur un compresseur, le débit requis est égal au débit total du compresseur. Pour les cas d'incendie, l'API521 fournit la formule d'apport de chaleur :

Q = 43 200 × F × A ^0.82 (pour surface mouillée, en BTU/h, unités impériales)

où F est un facteur environnemental (1,0 pour les navires nus, 0,3 pour les navires correctement isolés) et A est la surface mouillée en pieds carrés.

Étape 3 : Vérifier le flux critique ou sous-critique

L'écoulement à travers une buse de soupape de sécurité devient critique (étranglé) lorsque le rapport entre la contre-pression et la pression de décharge tombe en dessous du rapport de pression critique Cf. Pour un gaz parfait, Cf dépend du rapport des chaleurs spécifiques (k ou γ) :

Cf = (2/(k 1)) ^k/(k-1)

Pour la plupart des hydrocarbures et de l'air, k ≈ 1,3-1,4, ce qui donne Cf ≈ 0,545-0,528. Si la contre-pression/pression de décompression est inférieure à Cf, vous avez un débit critique et utilisez l'équation de débit critique plus simple. Sinon, utilisez la correction sous-critique.

Étape 4 : Appliquer la formule de dimensionnement du gaz API 520

Pour le débit de gaz critique (API 520 Partie I, Équation 3) :

A = W / (C × Kd × P1 × Ko × √(M / (T × Z)))

• A = surface d'orifice requise (po²)
• W = capacité de décharge requise (lb/h)
• C = constante de gaz dérivée de k (sans dimension, tabulée dans l'API 520 Annexe B)
• Kd = coefficient de débit effectif (utiliser 0,975 pour le dimensionnement préliminaire)
• P1 = décompression en psia (pression de réglage × 1,1 14,7 pour décharge atmosphérique)
• Kb = facteur de correction de la contre-pression (à partir des chiffres API 520 ; 1,0 si la contre-pression est négligeable)
• M = poids moléculaire du gaz
• T = température de soulagement à Rankine (°F 460)
• Z = facteur de compressibilité dans des conditions de détente (1,0 pour les gaz parfaits)

Étape 5 : Sélectionnez la taille d'orifice standard

Prenez la surface calculée A et recherchez la désignation d'orifice standard suivante plus grande dans API 526. Par exemple, si A = 0,85 po², un orifice D (0,110 po²) est trop petit, un E (0,196 po²) est trop petit, et ainsi de suite jusqu'à ce que vous trouviez le bon ajustement. Ne jamais arrondir. L'orifice sélectionné doit être égal ou supérieur à la surface requise.

Dimensionnement d'une soupape de sécurité pour le service vapeur

Le dimensionnement de la vapeur utilise une version simplifiée de l’équation des gaz car les propriétés de la vapeur à saturation sont bien caractérisées. API 520 Partie I fournit une formule spécifique à la vapeur :

A = W / (51,45 × Kd × Ksh × Kn × Kb × P1)

• Ksh = facteur de correction de surchauffe (1,0 pour la vapeur saturée ; moins de 1,0 pour la vapeur surchauffée, d'après API 520 Tableau 6)
• Kn = Correction Napier pour vapeur haute pression (s'applique lorsque la pression réglée dépasse 1 500 psia)
• D'autres variables sont définies comme pour le service gaz

Par exemple, une soupape de sécurité de chaudière avec une capacité de décharge requise de 50 000 lb/h de vapeur saturée à une pression de réglage de 250 psig (pression de soulagement = 275 psia) et aucune contre-pression significative ne nécessiterait :

A = 50 000 / (51,45 × 0,975 × 1,0 × 1,0 × 1,0 × 275) ≈ 3,62 po²

D'après API 526, le prochain orifice standard plus grand au-dessus de 3,62 pouces² serait un orifice P à 6,38 pouces², qui est surdimensionné. En pratique, vous pouvez utiliser deux vannes plus petites en parallèle pour que chaque vanne soit de taille plus appropriée par rapport à la zone de son orifice, ce qui assure également une redondance.

Dimensionnement d'une soupape de sécurité pour le service liquide

Le dimensionnement des liquides est fondamentalement différent du dimensionnement des fluides compressibles. Les liquides sont incompressibles, la capacité dépend donc de la racine carrée de la pression différentielle plutôt que de la pression absolue.

La formule d'encollage liquide API 520 est :

A = Q / (38 × Kd × kW × Kc × Kv × √(ΔP / G))

• Q = débit de décharge requis en gallons américains par minute (gpm)
• Kd = 0,65 pour le service liquide (et non 0,975)
• Kw = correction de contre-pression pour les vannes équilibrées (1,0 pour les vannes conventionnelles)
• Kc = correction de combinaison (1,0 si pas de disque de rupture en amont, 0,9 si le disque de rupture est installé en série)
• Kv = facteur de correction de viscosité (1,0 pour le dimensionnement initial ; répéter si le fluide est visqueux)
• ΔP = pression différentielle à travers la vanne en psi (pression de décompression moins contre-pression)
• G = densité du liquide par rapport à l'eau à 60°F

Les soupapes de sécurité pour liquides nécessitent souvent le tampon UV ASME Section VIII, et des versions spéciales de garnitures pour liquide des corps de vanne standard doivent être utilisées. L'utilisation d'un corps de vanne gaz/vapeur pour un service liquide sans garniture liquide entraîne généralement déclassement important de la capacité et une éventuelle instabilité.

Correction de viscosité pour les fluides épais

Si la viscosité du fluide dans les conditions de détente dépasse environ 100 SSU (Saybolt Seconds Universal), le facteur de correction de viscosité Kv devient significatif. La correction utilise le nombre de Reynolds à travers l'orifice. Commencez avec Kv = 1,0, calculez la surface d'un orifice d'essai, déterminez le nombre de Reynolds, recherchez Kv dans le tableau API 520, puis recalculez. Répétez jusqu'à ce que la zone de l'orifice converge, généralement en deux ou trois itérations pour les fluides de procédé typiques.

Tailles d'orifice standard : tableau de référence API 526

Une fois que vous avez calculé la surface d'orifice requise, vous sélectionnez la désignation d'orifice standard suivante dans API 526. Le tableau ci-dessous montre les désignations d'orifice standard et leurs surfaces nominales. Vérifiez toujours avec la fiche technique spécifique du fabricant, car les surfaces effectives réelles des orifices peuvent varier légèrement des valeurs nominales API 526.

Comment la contre-pression affecte la sélection et le dimensionnement des soupapes de sécurité

La contre-pression est l’un des aspects les plus souvent mal gérés lors du dimensionnement des soupapes de surpression. Les ingénieurs qui l'ignorent se retrouvent avec des vannes qui fonctionnent différemment de leur conception, parfois de manière dangereuse.

Soupapes de sécurité conventionnelles

Une soupape de sécurité à ressort direct conventionnelle a sa cavité à ressort ventilée vers la sortie. Cela signifie que la contre-pression agit directement contre la force du ressort, augmentant ainsi efficacement la pression réglée. Si une contre-pression superposée est constant et connu , la vanne peut être réglée sur banc pour compenser. Mais si la contre-pression est variable, la pression réglée change avec elle, ce qui constitue une situation dangereuse. L'API 520 recommande que La contre-pression accumulée sur une vanne conventionnelle ne dépasse pas 10 % de la pression de réglage en jauge.

Soupapes de sécurité à soufflet équilibré

Une soupape de surpression à soufflet équilibré utilise un élément flexible pour isoler le ressort de la contre-pression, maintenant ainsi la pression de réglage stable quelles que soient les conditions de sortie. Ces vannes peuvent gérer une contre-pression jusqu'à environ 50 % de la pression de tarage sans dégradation significative des performances, bien que la capacité diminue toujours avec l'augmentation de la contre-pression et que la correction Kb s'applique toujours.

Soupapes de surpression pilotées

Une soupape de sûreté pilotée utilise la pression du procédé pour maintenir le siège de la soupape principale fermé. La vanne principale s'ouvre uniquement lorsque le pilote détecte une surpression. Ces vannes sont essentiellement insensibles aux effets de contre-pression sur la pression de réglage et peuvent fonctionner avec des contre-pressions allant jusqu'à 80 % de la pression de réglage dans certaines conceptions . Ils sont souvent choisis pour les applications à haute pression, les collecteurs évasés avec une contre-pression accumulée importante et les situations où une pression de réglage précise est essentielle.

Allègement en deux phases et en phases mixtes : considérations particulières

Lorsque le fluide de décharge est un mélange liquide-vapeur diphasique, ni la méthode de dimensionnement du gaz ni celle du liquide ne s'appliquent directement. Les fluides clignotants, les systèmes réactifs et les circuits de réfrigération produisent fréquemment des scénarios de secours en deux phases. Le sous-dimensionnement dans ces cas est courant et dangereux.

Les méthodes reconnues pour le dimensionnement en deux phases comprennent :

• Méthodologie DIERS (Design Institute for Emergency Relief Systems) — l'approche la plus rigoureuse, développée spécifiquement pour les systèmes biphasés réactifs et hors équilibre
• Méthode Oméga — un modèle d'équilibre simplifié de Leung (1986), adopté dans l'API 520 Annexe C ; utilise un seul paramètre ω dérivé des calculs d'éclair à 90 % et 100 % de la pression de décharge
• HEM (Modèle d'équilibre homogène) — suppose un équilibre thermodynamique complet et un mélange homogène ; conservateur pour la plupart des applications

Le dimensionnement en deux phases nécessite généralement un simulateur de processus (tel qu'Aspen HYSYS, SimSci PRO/II ou VMGSim) pour générer des données flash dans des conditions de décharge. La surface d'orifice requise qui en résulte est souvent 2 à 5 fois plus grand que ce que suggérerait un calcul de vapeur pure pour le même débit. C'est pourquoi de nombreuses usines qui dimensionnaient les soupapes de sûreté en supposant un service avec de la vapeur uniquement ont constaté qu'elles étaient gravement sous-dimensionnées lorsque le fluide réel était biphasique.

Chute de pression d'entrée : la règle des 3 % qui est ignorée

La pression à l'entrée de la vanne lorsqu'elle s'écoule ne doit pas chuter de plus de 3 % en dessous de la pression de réglage (selon API 520 Partie II et API 526). Cette limite de 3 % sur la chute de pression d'entrée est l'une des contraintes les plus fréquemment violées dans la pratique d'installation, et elle provoque des vibrations.

Voici pourquoi : une soupape de sécurité à ressort commence à se fermer lorsque la pression d'entrée chute. Si la tuyauterie d'entrée présente une résistance élevée, la pression à l'entrée de la vanne chute fortement lorsque la vanne s'ouvre. Si cette chute dépasse la purge (la réduction de pression nécessaire pour réinstaller la vanne – généralement 7 à 10 % de la pression de réglage pour les vannes de procédé), la vanne se ferme avant que la pression du système ne soit rétablie, puis s'ouvre à nouveau. Le cycle se répète : c'est du bavardage qui détruit le siège de soupape.

En pratique, la règle des 3 % signifie que le tuyau d'arrivée doit être court et de gros diamètre. À titre indicatif : la buse d'entrée doit être au moins aussi grand que la taille du raccord d'entrée de la vanne du tableau API 526, et la longueur équivalente de la tuyauterie d'entrée doit être minimisée. Calculez la chute de pression réelle au débit de décharge complet à l'aide de l'équation de Darcy-Weisbach avant de finaliser la conception de l'installation.

Dimensionnement des cas d'incendie : quand le soulagement thermique domine

Les cas d'incendie régissent souvent le dimensionnement des soupapes de sécurité pour les cuves de stockage et les équipements de traitement situés dans des zones contenant des stocks de produits inflammables. Le scénario suppose un feu en nappe entourant le récipient, chauffant le contenu et générant de la vapeur qui doit être évacuée.

L'API 521 fournit deux équations pour l'apport de chaleur du feu : une pour la surface mouillée (liquide sous la flamme) et une pour la surface non mouillée (espace de vapeur). L’équation de la surface mouillée régit et donne généralement un apport thermique en BTU/h ou kW. Cet apport de chaleur est ensuite divisé par la chaleur latente de vaporisation du liquide dans des conditions de détente pour donner le débit de vapeur requis.

Un détail critique : le boîtier anti-feu permet 21 % de surpression selon ASME Section VIII (contre 10 % pour les cas normaux), ce qui réduit quelque peu la surface d'orifice requise. Cependant, l'ASME exige également que le cas d'incendie soit géré soit par une soupape de sûreté incendie dédiée réglée à 110 % de la MAWP (tandis que la soupape primaire est à 100 %), soit en démontrant que la soupape primaire a une capacité suffisante pour les deux scénarios.

Exemple : un récipient horizontal contenant 10 000 gallons de naphta avec 2 000 pi² de surface mouillée, sans drainage, sans isolation et sans application d'eau d'extinction d'incendie (F = 1,0) :

Q = 43 200 × 1,0 × 2 000 ^0.82 ≈ 34 200 000 BTU/h

Si la chaleur latente du naphta dans des conditions de décharge est de 120 BTU/lb, le débit de vapeur requis est de 285 000 lb/h, une exigence de décharge très importante qui nécessiterait probablement la sélection de plusieurs soupapes de sécurité à grand orifice ou d'une vanne pilotée.

Erreurs de dimensionnement courantes et comment les éviter

Utiliser la mauvaise phase fluide

En supposant que la décharge est entièrement constituée de vapeur alors que le fluide réel dans les conditions de décharge est biphasé, la vanne peut être sous-dimensionnée d'un facteur 3 ou plus. Exécutez toujours un calcul flash à la pression et à la température de relâchement pour déterminer la phase et la composition réelles du fluide en écoulement.

Ignorer la contre-pression dans les systèmes de torche

À mesure qu’une usine vieillit et que davantage de charges de secours sont ajoutées au collecteur de torche, la contre-pression augmente. Une vanne dimensionnée pour une contre-pression de 5 psi la première année peut voir une contre-pression de 25 psi dix ans plus tard, à mesure que les expansions de production chargent le système de torche. Revérifiez les hypothèses de contre-pression lors des revues de gestion du changement.

Sélection de vannes surdimensionnées « pour la sécurité »

L’instinct d’ajouter de la marge en sélectionnant une vanne plus grande est contre-productif. Une soupape de sécurité surdimensionnée vibre, provoquant des dommages mécaniques et des fuites. L'API 520 Partie I avertit explicitement : l'orifice sélectionné doit être aussi proche que possible de la surface requise calculée sans descendre en dessous. Si la taille standard suivante donne une vanne plus de 10 % plus grande que nécessaire, envisagez d'utiliser une pression de réglage plus petite ou deux vannes plus petites en parallèle.

Oublier le facteur de correction de combinaison Kc

Lorsqu'un disque de rupture est installé en amont d'une soupape de sécurité, l'ensemble agit comme un seul dispositif et la capacité est réduite. API 520 spécifie Kc = 0,9 sauf si la combinaison spécifique a été testée et certifiée. De nombreux ingénieurs appliquent ce facteur uniquement à la formule de dimensionnement des liquides et oublient qu'il s'applique également au dimensionnement des gaz.

Ne tient pas compte de la pression de fonctionnement par rapport à la pression de réglage

L'ASME Section VIII exige qu'une soupape de sécurité reste fermée et ne fuie pas dans des conditions de fonctionnement normales. L'API recommande un minimum Marge de fonctionnement de 10 % entre la pression de fonctionnement normale et la pression de tarage (c'est-à-dire que la pression réglée doit être au moins 1,1 × la pression de fonctionnement normale maximale). Les vannes fonctionnant trop près pour régler la pression subissent un mijotage, des fuites de siège et une usure prématurée.

Logiciels et outils de dimensionnement des soupapes de sécurité

Le calcul manuel à l'aide des équations API 520 est simple pour les fluides monophasés, mais prend du temps pour les grands systèmes de décharge comportant de nombreuses vannes. Plusieurs outils logiciels automatisent le processus :

• Analyseur de système Aspen FLARENET / Aspen Flare — norme industrielle pour la modélisation des réseaux de torchères ; dimensionne les soupapes de sûreté et analyse simultanément la contre-pression du collecteur
• API EPCON — outil de dimensionnement dédié API 520/521/526 ; largement utilisé pour le dimensionnement individuel des vannes
• Outil de dimensionnement en ligne Crosby Engineering Handbook — fourni par Emerson/Crosby pour un dimensionnement rapide de leurs produits de vannes
• Lire VALVESTAR — outil du constructeur européen ; applique les méthodes API et EN ISO 4126
• COMPRESSE / PV Élite — principalement un logiciel de conception de cuve, mais comprend des modules intégrés de dimensionnement des soupapes de sûreté

Ces outils réduisent les erreurs de calcul et génèrent de la documentation pour les soumissions réglementaires. Cependant, ils nécessitent des saisies correctes. Déchets entrants, déchets sortants : il est essentiel de comprendre les équations et les hypothèses sous-jacentes pour détecter les erreurs dans les résultats du logiciel.

Résumé des exigences réglementaires et du code

Différentes régions et industries appliquent différents codes au dimensionnement et à l'installation des soupapes de sécurité. Le tableau ci-dessous résume les principales normes :

Liste de contrôle pratique pour le dimensionnement des soupapes de sécurité

Utilisez cette liste de contrôle avant de finaliser tout calcul du dimensionnement des soupapes de sécurité et toute spécification d'approvisionnement.

1. Identifier tous les scénarios de surpression crédibles et déterminer le cas déterminant (débit de décharge maximal requis)
2. Confirmer la MAWP et régler la pression, en garantissant une marge de fonctionnement d'au moins 10 % au-dessus de la pression de fonctionnement normale maximale.
3. Déterminer la phase fluide de décharge (gaz, liquide, vapeur, biphasique) à la pression de consigne plus la surpression
4. Recueillir les propriétés du fluide : poids moléculaire, rapport k, compressibilité Z, viscosité, chaleur latente, densité
5. Estimer la contre-pression (superposée et accumulée) et sélectionner le type de vanne en conséquence
6. Appliquer la formule API 520 correcte pour la phase fluide et calculer la surface d'orifice A requise.
7. Appliquez tous les facteurs de correction (Kb, Kc, Kw, Kv) applicables à votre installation
8. Sélectionnez l'orifice standard le plus grand suivant parmi API 526 ; vérifiez que la zone sélectionnée n'est pas plus grande qu'environ 10 % par rapport à ce qui est requis (pour éviter tout risque de broutage)
9. Vérifiez que la chute de pression du tuyau d'entrée à plein débit de décharge ne dépasse pas 3 % de la pression de réglage.
10. Confirmez que la contre-pression de la tuyauterie de refoulement au débit de décharge complet se situe dans la limite autorisée du type de vanne.
11. Spécifier les matériaux de construction compatibles avec le fluide et la température du procédé
12. Confirmez que la vanne porte le code correct (UV pour ASME Section VIII, V pour l'entretien de la chaudière Section I)
