Comment savoir si votre soupape de sécurité est défectueuse ?

La réponse courte : les principaux signes indiquant que votre soupape de sécurité est défaillante

Une soupape de sécurité est défectueuse lorsqu'elle fuit continuellement, ne s'ouvre pas sous une pression excessive, s'ouvre en dessous du point de pression réglé ou présente une corrosion visible et des dommages physiques. Il ne s’agit pas de problèmes de maintenance mineurs : une soupape de sécurité défectueuse sur une chaudière, un récipient sous pression ou un système CVC constitue un danger direct pour la sécurité. Dans les environnements industriels, une soupape de surpression défaillante est l’une des principales causes de pannes d’équipement catastrophiques et d’accidents du travail. Si votre vanne goutte, suinte, bavarde ou ne s'actionne tout simplement pas correctement lors d'un test manuel, elle doit être inspectée ou remplacée immédiatement.

Le guide suivant passe en revue tous les symptômes significatifs, méthodes de test et considérations de remplacement afin que vous puissiez prendre une décision éclairée sur l'état de votre soupape de sécurité, qu'il s'agisse d'un chauffe-eau résidentiel, d'une chaudière commerciale, d'un système d'air comprimé ou d'un appareil sous pression industriel.

Quel Soupape de sécurité C'est réellement le cas et pourquoi il échoue

Avant de diagnostiquer une panne, il est utile de comprendre le fonctionnement de l’appareil. Une soupape de sécurité – également appelée soupape de surpression (PRV) ou soupape de surpression de température et de pression (soupape T&P) dans les applications de chauffage de l'eau – est un dispositif mécanique conçu pour relâcher automatiquement la pression lorsqu'elle dépasse une limite de sécurité prédéterminée. Il constitue la dernière ligne de défense entre les conditions normales de fonctionnement et un événement dangereux de surpression.

La vanne contient un disque ou un siège à ressort qui maintient la vanne fermée sous pression normale. Lorsque la pression du système dépasse le point de consigne de la vanne (généralement indiqué directement sur le corps de la vanne), le ressort se comprime, le disque se soulève et la pression est évacuée jusqu'à ce que les conditions reviennent à des niveaux sûrs. Une fois que la pression chute, le ressort repousse le disque sur le siège, refermant ainsi l'étanchéité de la vanne.

L’échec se produit à travers plusieurs mécanismes bien documentés :

• Fatigue du ressort ou corrosion affaiblissant la force de fermeture
• Accumulation de tartre minéral ou de sédiments empêchant le disque de s'asseoir correctement
• Corrosion du corps, du siège ou du disque de la vanne due à une exposition à des produits chimiques ou à l'humidité
• Dommages mécaniques dus à des coups de bélier ou à des événements de surpression répétés
• Dégradation thermique des joints dans les applications à haute température
• Âge simple : la plupart des soupapes de sécurité ont une durée de vie recommandée de 3 à 5 ans pour un usage résidentiel et des intervalles d'inspection annuels pour un usage industriel.

Une soupape de sécurité qui n'a jamais été testée ou remplacée après cinq ans ou plus de service doit être traitée comme suspecte, quel que soit son état visible. Les vannes peuvent paraître intactes à l’extérieur tout en étant totalement inutilisables à l’intérieur.

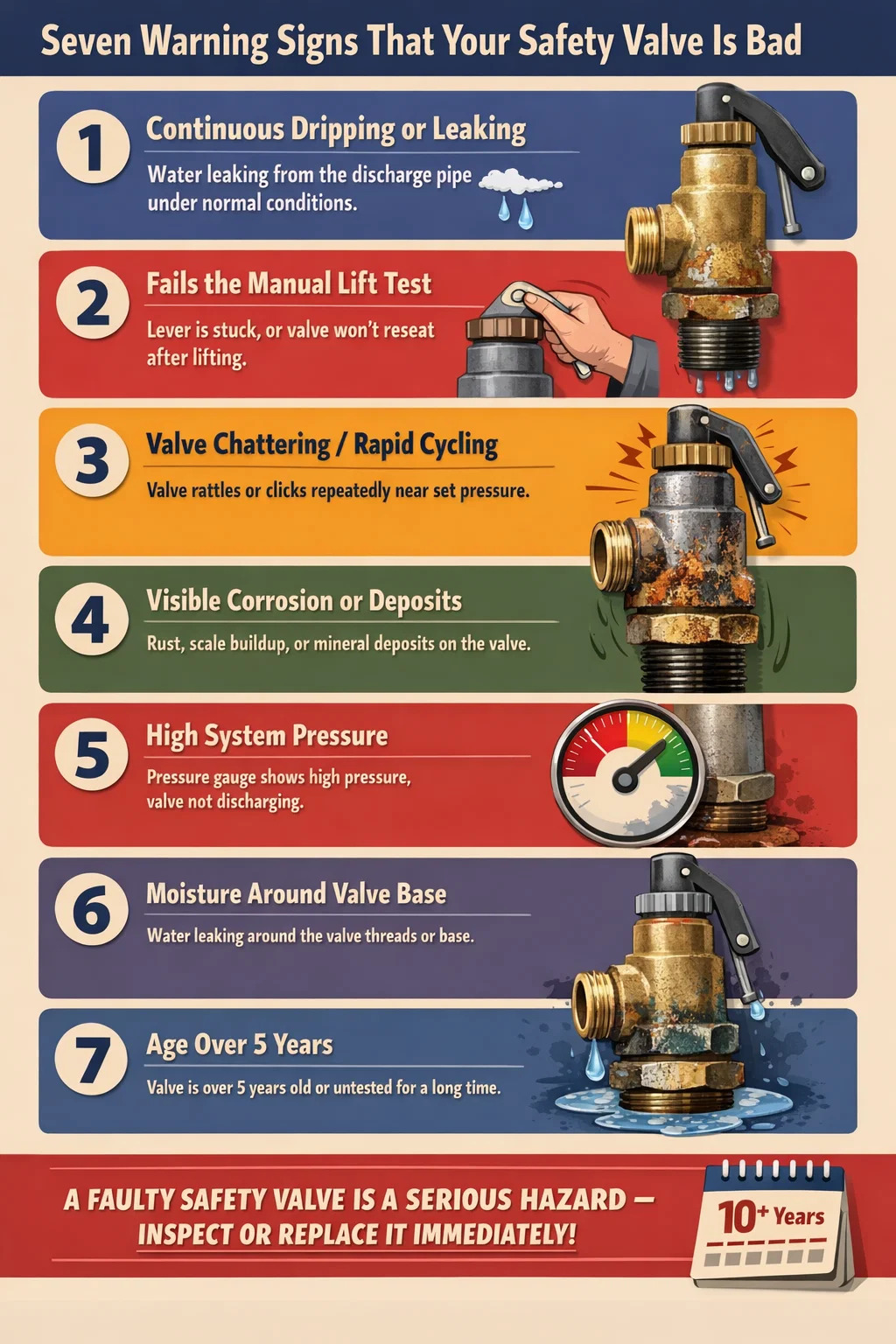

Sept signes avant-coureurs indiquant que votre soupape de sécurité est défectueuse

1. Gouttes ou fuites continues du tuyau de refoulement

Il s’agit du symptôme le plus fréquemment observé dans les chauffe-eau et les chaudières résidentielles. Si vous remarquez que de l'eau s'égoutte régulièrement du tuyau de refoulement connecté à votre soupape de surpression T&P, la soupape ne se referme pas correctement. Il y a deux causes possibles : la pression ou la température du système dépasse réellement le point de consigne de la vanne (auquel cas la vanne fonctionne correctement mais le problème sous-jacent du système doit être résolu), ou le siège de la vanne est encrassé ou endommagé et fuit même dans des conditions de fonctionnement normales.

Pour faire la distinction entre les deux, vérifiez la pression du système avec un manomètre. La plupart des vannes T&P des chauffe-eau résidentiels sont évaluées à 150 psi et 210°F. Si votre pression se situe dans la plage normale (généralement entre 40 et 80 psi pour l'eau domestique) et que la vanne goutte toujours, c'est la vanne elle-même qui pose problème.

2. La vanne échoue au test de levage manuel

La plupart des soupapes de sécurité des chauffe-eau et des chaudières sont équipées d'un levier de test manuel : une petite languette métallique que vous pouvez soulever pour actionner manuellement la vanne et vérifier qu'elle s'ouvre et se ferme. Il s’agit de l’un des tests les plus simples et les plus directs disponibles. Soulevez le levier pendant environ 3 secondes, puis relâchez-le. Vous devriez entendre un bruit d'eau ou de vapeur s'échapper, puis la valve devrait se fermer fermement lorsque vous relâchez le levier.

Si le levier est raide et que rien ne se passe lorsque vous le soulevez, les composants internes de la vanne peuvent être gelés à cause de la corrosion ou du tartre. Si vous le soulevez, l'eau s'écoule, mais la vanne continue de s'égoutter après l'avoir relâchée, le siège a été perturbé et la vanne fuit maintenant. Dans les deux cas – bloquée ouverte ou bloquée fermée – la vanne doit être remplacée immédiatement. Une vanne qui ne s'ouvre pas ne peut pas protéger contre la surpression. Une vanne qui ne se ferme pas crée un risque de décharge continue.

Remarque : sur des vannes très anciennes qui n'ont jamais été testées, la réalisation du test manuel peut parfois déloger le tartre et provoquer par la suite une fuite de la vanne. C'est en fait la preuve que la valve était déjà compromise. Remplacez-le plutôt que de tenter des réparations.

3. Clavardage des valves ou cycle rapide

Le bavardage décrit l'ouverture et la fermeture rapides et répétées d'une soupape de sécurité, produisant un bruit de cliquetis ou de cliquetis semblable à celui d'une mitrailleuse. Cela se produit lorsque la pression du système oscille très près du point de consigne de la vanne, ce qui la fait s'ouvrir et se fermer à plusieurs reprises. Bien que la vanne elle-même ne soit pas défectueuse dans ce scénario, des vibrations fréquentes accélèrent l'usure du siège et entraînent une dégradation rapide de la vanne.

Une vanne qui a subi des vibrations importantes doit être inspectée et probablement remplacée. , car l'impact répété du disque contre le siège crée des micro-dommages qui empêchent une bonne étanchéité. Le problème de pression sous-jacent doit également être résolu : une vanne surdimensionnée par rapport à la capacité du système est une cause fréquente, tout comme une gestion inadéquate de la contre-pression dans les systèmes de tuyauterie industrielle.

4. Corrosion visible, rouille ou dépôts minéraux

Examinez le corps de la vanne et la zone autour de la sortie du tuyau de refoulement. Des dépôts blancs et crayeux indiquent une accumulation de calcium ou de calcaire provenant de l'eau dure – un signe fort que la vanne suinte ou se décharge depuis un certain temps sans que le problème soit résolu. Les taches orange ou brunes indiquent la rouille du fer, ce qui compromet l'intégrité du siège et du disque de soupape. Les dépôts verts peuvent indiquer une corrosion du cuivre dans les systèmes dotés de canalisations en cuivre.

Ces dépôts n'indiquent pas seulement des fuites passées : ils aggravent activement le problème en créant des surfaces d'appui rugueuses et inégales qui empêchent la vanne de se fermer proprement. Toute soupape de sécurité présentant une corrosion externe importante ou une croûte minérale doit être remplacée plutôt que nettoyée. , puisque les surfaces internes sont presque certainement dans un état comparable ou pire.

5. La pression du système reste élevée malgré la présence de la vanne

Si un manomètre indique systématiquement une pression du système supérieure à la plage de fonctionnement normale et que la soupape de sécurité ne se décharge pas, il y a deux explications préoccupantes : le système a une source de surpression distincte qui doit être traitée, ou la soupape de sécurité est bloquée en position fermée et ne parvient pas à s'ouvrir quand elle le devrait. Une soupape de sécurité qui refuse de s'ouvrir dans des conditions de surpression réelles est sans doute plus dangereuse qu'une soupape qui fuit, car elle permet à la pression de continuer à augmenter sans relâche.

Ce scénario est plus courant dans les systèmes où la soupape de sécurité n'a pas été testée pendant des années, permettant aux composants internes de se gripper en raison de la corrosion. Toujours comparer les lectures du manomètre avec le point de consigne de la vanne (estampillé sur le corps de la vanne) pour déterminer si la vanne aurait dû s'actionner.

6. Eau ou humidité autour de la base ou des filetages de la vanne

L'humidité autour du raccord fileté où la vanne se visse dans la chaudière, le chauffe-eau ou le récipient peut indiquer une défaillance du filetage, un produit d'étanchéité pour filetage dégradé ou une microfissuration du corps de la vanne lui-même. Ceci est distinct de l'égouttement du tuyau d'évacuation et ne doit pas être confondu avec celui-ci. L'humidité au niveau des filetages du corps de la vanne suggère que le boîtier de la vanne est compromis, ce qui constitue un mode de défaillance structurelle.

N'essayez jamais de resserrer un corps de soupape de sécurité sur un système sous pression. Dépressurisez et vidangez le système avant de tenter tout travail sur les filetages de la vanne.

7. Âge au-delà de la durée de vie recommandée

Même si une soupape de sécurité ne présente aucun des symptômes ci-dessus, l’âge seul constitue une raison légitime de remplacement. L'American Society of Mechanical Engineers (ASME) et la plupart des fabricants de vannes recommandent de remplacer les vannes de sécurité tous les 3 à 5 ans dans les applications résidentielles. Les soupapes de sécurité industrielles et commerciales doivent être testées et recertifiées chaque année, avec remplacement comme l'indiquent les résultats de l'inspection.

Une vanne vieille de plus de 10 ans qui n'a jamais été remplacée ou testée a une fiabilité inconnue et doit être traitée comme non fonctionnelle à des fins de planification de sécurité. La dégradation interne du ressort et la corrosion du siège progressent de manière invisible au fil du temps et ne peuvent pas être évaluées de l’extérieur.

Comment tester une soupape de sécurité étape par étape

Le test d'une soupape de sécurité varie selon l'application. La procédure suivante s'applique au scénario résidentiel le plus courant — une soupape de sûreté T&P sur un chauffe-eau — mais les principes s'étendent à d'autres applications.

Avant de commencer

• Vérifiez que le tuyau d'évacuation dirige l'eau en toute sécurité vers un siphon de sol ou vers l'extérieur – jamais dans un endroit où l'eau bouillante pourrait causer des blessures.
• Ayez une valve de remplacement à portée de main avant de tester une ancienne valve, au cas où elle ne parviendrait pas à se remettre en place après l'actionnement.
• Portez un équipement de protection approprié - l'eau rejetée peut être très chaude
• Localisez la pression et la température nominales de la vanne sur l'étiquette ou le tampon sur le corps de la vanne.

Procédure de test de levage manuel

1. Localisez le levier de test sur le côté de la valve
2. Soulevez fermement le levier et maintenez-le pendant 3 secondes
3. Écoutez l'eau ou la vapeur s'écoulant par le tuyau
4. Relâchez le levier et observez si la valve cesse de se décharger rapidement et complètement.
5. Attendez 30 secondes et vérifiez la sortie du tuyau de refoulement pour détecter tout écoulement continu.

Passer : La vanne s'ouvre lorsqu'elle est soulevée, évacue l'eau ou la vapeur et est réinstallée proprement sans goutter par la suite.

Échec : Le levier est grippé et ne bouge pas, aucune décharge ne s'est produite ou la valve continue de couler après la libération.

Tests de pression pour les vannes industrielles et commerciales

Pour les soupapes de surpression industrielles sur les chaudières, les compresseurs ou les appareils sous pression, un essai au banc ou un essai de pression in situ est la méthode de vérification standard. Cela implique d'appliquer une source de pression calibrée à l'entrée de la vanne et de documenter la pression exacte à laquelle la vanne s'ouvre (appelée « pression de réglage » ou « pression d'éclatement ») et se réinstalle. La tolérance acceptable est généralement de ± 3 % de la pression de réglage indiquée sur la plaque signalétique pour les vannes supérieures à 70 psi, conformément aux normes ASME Section VIII.

Les vannes qui s'ouvrent plus de 3 % en dessous ou au-dessus de leur pression de réglage nominale sont mal étalonnées et doivent être entretenues ou remplacées. La documentation des tests des soupapes de sécurité est une exigence réglementaire dans la plupart des juridictions pour les équipements sous pression commerciaux et industriels.

Comparaison des modes de défaillance des soupapes de sécurité

Que se passe-t-il si vous ignorez une mauvaise soupape de sécurité

Les conséquences du fonctionnement d'un système avec une soupape de sécurité défectueuse vont des dommages matériels mineurs à une panne catastrophique avec un risque pour la vie humaine. Ce n’est pas une exagération : les pannes d’appareils sous pression sont une cause documentée et étudiée d’accidents industriels dans le monde entier.

Explosion d'un chauffe-eau

Un chauffe-eau résidentiel sans soupape de sûreté T&P fonctionnelle peut subir une explosion de vapeur en expansion de liquide bouillant (BLEVE) si le thermostat tombe en panne en position ouverte et que la température augmente de manière incontrôlée. Le résultat est une explosion à vapeur capable de propulser le chauffe-eau à travers les sols et les plafonds, avec une énergie libérée équivalente à plusieurs bâtons de dynamite. Les incidents BLEVE impliquant des chauffe-eau résidentiels sont rares précisément parce que les vannes T&P sont exigées par le code – mais des cas surviennent chaque année où des vannes ont été délibérément retirées, contournées ou laissées en panne.

Événements de surpression de chaudière

Les chaudières commerciales et industrielles fonctionnant sans soupapes de sécurité fonctionnant correctement sont soumises à une surveillance réglementaire stricte pour de bonnes raisons. Un événement de surpression dans un système de chaudière peut rompre les tuyaux, détruire les échangeurs de chaleur et causer des dommages structurels au bâtiment abritant le système. Dans les applications de chaudières à vapeur, la libération de vapeur surchauffée à haute pression met immédiatement la vie de toute personne se trouvant à proximité en danger.

Rupture du système d’air comprimé

Les réservoirs des compresseurs d'air sont équipés de soupapes de sécurité pour empêcher la rupture du réservoir due à une surpression. Une soupape de surpression corrodée ou grippée sur un réservoir de compresseur qui subit simultanément une défaillance du pressostat crée des conditions propices à une défaillance du réservoir. Les ruptures du réservoir du compresseur d'air produisent des éclats d'obus à une vitesse mortelle et ont été responsables de plusieurs décès dans des ateliers et des garages. Les dossiers de l'OSHA documentent ces incidents chaque année, la plupart impliquant de vieux réservoirs dont les soupapes de sécurité sont compromises ou manquantes.

Dommages matériels dus à une décharge continue

Même sans panne catastrophique, une soupape de sécurité qui suinte continuellement provoquera des dégâts d'eau cumulatifs sur les sols, les murs et la zone autour de l'équipement. Dans les régions où l'eau est dure, les dépôts de tartre provenant de l'eau rejetée peuvent endommager les conduites d'évacuation et les revêtements de sol. La perte d'eau continue augmente également les coûts des services publics et peut permettre la croissance de moisissures dans les zones mal ventilées autour du tuyau d'évacuation.

Remplacer une soupape de sécurité défectueuse : ce que vous devez savoir

Le remplacement d'une soupape de sécurité est une tâche mécanique simple sur les chauffe-eau résidentiels et les petites chaudières, mais nécessite une attention particulière à la conformité aux spécifications et à la technique d'installation appropriée.

Faites correspondre exactement la valve de remplacement

La valve de remplacement doit correspondre à l'originale dans trois paramètres critiques :

• Pression nominale : La pression réglée doit correspondre ou être appropriée à la pression de service maximale autorisée (MAWP) du système.
• Cote de température (pour les vannes T&P) : doit correspondre ou dépasser la température de sortie maximale de l'équipement
• BTU ou capacité de débit : La vanne doit être conçue pour libérer au moins autant d'énergie que le système peut générer — les vannes de remplacement sous-dimensionnées sont une erreur courante.
• Taille et type de fil : La taille du filetage NPT doit correspondre au port existant sur le chauffe-eau ou le récipient.

Pour les chauffe-eau résidentiels, ces informations sont généralement estampillées sur la vanne existante et répertoriées dans les spécifications du fabricant de l'équipement. Les vannes T&P standard pour chauffe-eau résidentiels sont généralement évaluées à 150 psi / 210 °F avec une connexion NPT de 3/4 de pouce et des valeurs nominales BTU allant de 100 000 à 200 000 BTU/h selon la taille du réservoir et la puissance du chauffage.

Notes d'installation

• Vidangez et dépressurisez toujours le système avant de retirer l'ancienne vanne.
• Nettoyez soigneusement l'orifice fileté et appliquez du ruban d'étanchéité pour filetage en PTFE neuf (ruban de plombier) sur les nouveaux filetages de la vanne.
• Ne serrez pas trop – la plupart des fabricants spécifient un couple compris entre 15 et 30 pi-lb ; un serrage excessif peut fissurer le corps de la vanne
• Assurez-vous que le tuyau d'évacuation est réinstallé correctement : il doit se terminer dans un endroit sûr, être incliné vers le bas pour permettre le drainage et ne pas être bouché ou bouché.
• Effectuez un test de levage manuel après la repressurisation pour confirmer que la nouvelle vanne s'ouvre et se réinstalle correctement.
• Étiquetez la vanne avec la date d'installation pour référence future

Dans de nombreuses juridictions, le remplacement des soupapes de sécurité sur les équipements sous pression commerciaux ou industriels doit être effectué par un technicien agréé ou un inspecteur de chaudières. Vérifiez les codes locaux avant d'essayer ce travail dans un environnement commercial.

Coût de remplacement

Une soupape de décharge T&P résidentielle coûte généralement entre 10 $ et 40 $ USD pour la pièce elle-même. Un plombier agréé effectuant le remplacement facturera généralement entre 100 $ et 300 $, main d'œuvre comprise, selon l'emplacement et l'accessibilité du chauffe-eau. Le coût des soupapes de sécurité industrielles varie énormément : une soupape de surpression à ressort de base certifiée ASME pour un service industriel peut aller de 50 $ à plusieurs milliers de dollars en fonction de la taille, de la pression nominale et du matériau de construction. Compte tenu des conséquences d’une panne, c’est l’un des endroits les moins justifiés en termes de coûts pour différer la maintenance d’un système mécanique.

À quelle fréquence les soupapes de sécurité doivent-elles être inspectées et remplacées

La fréquence d'inspection et de remplacement dépend fortement de l'application, de l'environnement d'exploitation et du cadre réglementaire qui régit l'équipement.

Pour les environnements très corrosifs, y compris les systèmes utilisant des produits chimiques agressifs, de l'eau très chlorée ou de l'air très humide, les intervalles d'inspection doivent être raccourcis et des contrôles visuels effectués au minimum une fois par trimestre. L'état réel de la vanne au moment de l'inspection doit toujours avoir préséance sur un calendrier de remplacement basé sur un calendrier. Une vanne montrant des signes de corrosion au bout de deux ans doit être remplacée au bout de deux ans, et non reportée au calendrier de cinq ans.

Problèmes fréquemment confus : quand ce n'est pas la soupape de sécurité

Tous les symptômes liés à la pression n’indiquent pas directement la soupape de sécurité elle-même. Comprendre ce qui peut provoquer des symptômes similaires vous aide à éviter les remplacements inutiles et garantit que le véritable problème est résolu.

Expansion thermique dans les systèmes fermés

Dans les maisons équipées d'un réducteur de pression (PRV) sur l'alimentation en eau, le système d'eau se ferme effectivement : l'eau en expansion chauffée dans le réservoir n'a nulle part où aller sauf augmenter la pression. Si aucun vase d'expansion n'est installé, la soupape de décharge T&P s'ouvrira périodiquement pour soulager cette pression de dilatation thermique, provoquant des égouttements intermittents qui ressemblent à une défaillance de la soupape. Dans ce scénario, la soupape de sécurité fonctionne correctement : la solution consiste à installer un vase d'expansion thermique et non à remplacer la soupape de décharge.

Pression d'alimentation excessive

Une pression d'alimentation en eau municipale supérieure à 80 psi est courante dans certaines régions et peut provoquer un suintement de la vanne T&P si elle s'approche de la pression de réglage nominale de la vanne. La solution consiste à ajuster ou à remplacer le réducteur de pression entrant, et non la vanne T&P elle-même. Vérifiez votre pression d'alimentation sur un bavoir de tuyau extérieur avec un simple manomètre - ils sont disponibles pour moins de 15 $ dans n'importe quelle quincaillerie.

Condensation sur les conduites froides

Dans les environnements humides, la condensation sur les tuyaux d'alimentation en eau froide à proximité du chauffe-eau peut créer des flaques d'eau sur le sol qui sont confondues avec l'évacuation d'une vanne. Touchez le tuyau d'évacuation après une période de fonctionnement du chauffage - s'il est mouillé mais que l'eau est froide et que le tuyau lui-même est froid, vous avez probablement affaire à de la condensation plutôt qu'à une décharge par vanne.

Manomètre défectueux

Dans les systèmes industriels et commerciaux, un manomètre affichant des valeurs élevées peut lui-même être défectueux plutôt que la pression soit véritablement élevée. Avant de condamner une soupape de sécurité pour ne pas s'ouvrir en cas de surpression apparente, vérifiez la lecture du manomètre avec un deuxième manomètre calibré. Les manomètres sont des éléments d’usure qui nécessitent également un réétalonnage et un remplacement périodiques.

Résumé : Le moyen le plus rapide d'évaluer votre soupape de sécurité

Si vous recherchez une liste de contrôle rapide à parcourir dès maintenant, voici une séquence d’évaluation directe :

1. Regardez : Y a-t-il des gouttes, de l'humidité, du tartre ou de la rouille sur ou autour du corps de la vanne et du tuyau de refoulement ? Si oui, inspectez davantage ou remplacez.
2. Écoutez : Y a-t-il des bruits, des sifflements ou des clics provenant de la vanne pendant le fonctionnement normal ? Si oui, inspectez et remplacez probablement.
3. Testez : Effectuez le test de levage manuel. Est-ce qu'il s'ouvre librement et se réinstalle proprement ? Sinon, remplacez-le.
4. Date : Quand a-t-il été remplacé pour la dernière fois ? S'il y a plus de 5 ans ou inconnu, remplacez-le de manière proactive.
5. Contrôle de pression : La pression du système est-elle constamment dans la plage de fonctionnement normale de votre équipement ? Si ce n'est pas le cas, résolvez d'abord le problème de pression du système, puis réévaluez la vanne.

Une soupape de sécurité est un petit composant peu coûteux par rapport à l’équipement qu’elle protège et aux conséquences de sa défaillance. En cas de doute, remplacez-le. Le coût d’une nouvelle vanne est insignifiant comparé au coût potentiel – financier et autre – de fonctionner sans une vanne qui fonctionne.
